Описание
Характеристики

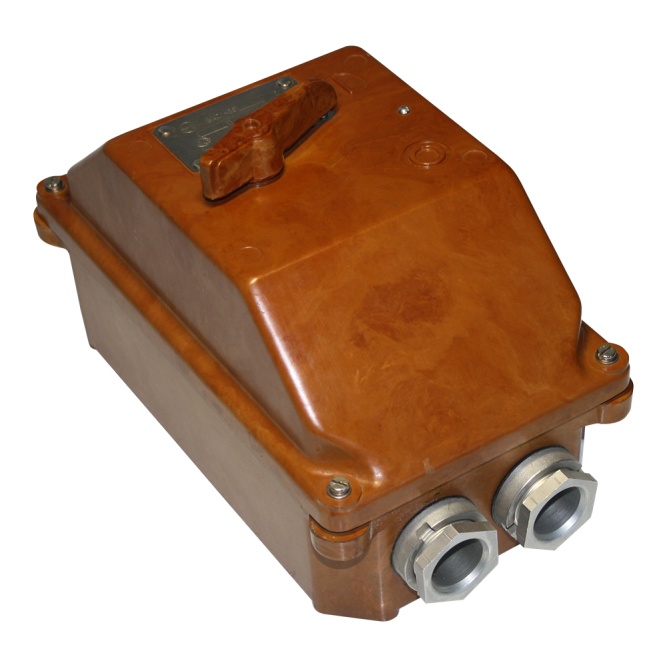

Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 16 А.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Количество полюсов:2
Номинальный ток In (А):16Ток, при котором устройство работает в нормальных условиях.
Род тока:DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение постоянного тока Ue (В):320Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Предельная коммутационная способность постоянного тока Icu (кА):10Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для постоянного тока.
Вспомогательные (свободные) контакты:НетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания:6IнПорядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:нетЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электромагнитный, с гидравл. замедл. срабатывания
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А):16
Предельная коммутационная способность постоянного тока Icu при 320DС (кА):10
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):16
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:стационарный с креплением на панели
Вид присоединяемых проводников:проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:ОМ2
Степень защиты (IP):IP54Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +60°С
Гарантийный срок эксплуатации (лет):10
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ТУ16-522.136-78
Дополнительное оборудование:доп. оболочка сальникВозможность использования дополнительного оборудования.
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:нет
