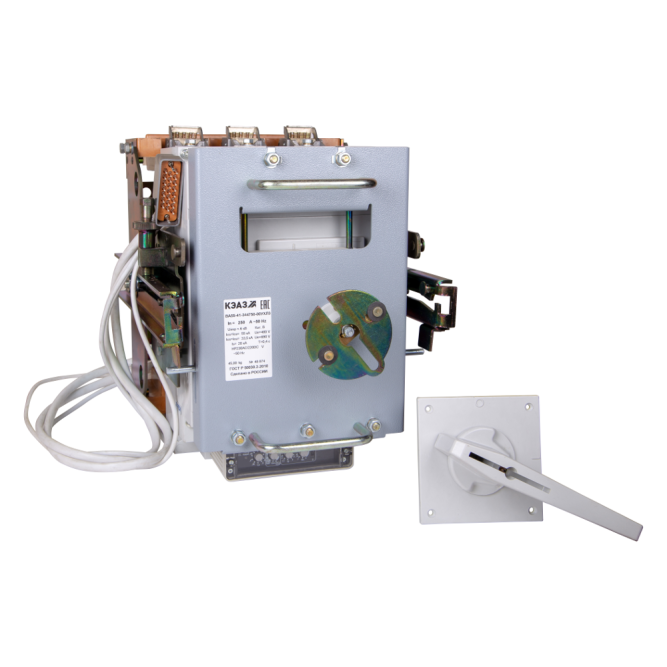

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Количество полюсов:3
Номинальный ток In (А):250Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:3з+4рВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручной дистанционныйПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:4
Количество вспомогательных замыкающих контактов:3
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Предельный ток селективности Is (кА):20Селективность аппарата до определенного значения тока.
Номинальный продолжительный ток Iu (А):250
Предельная коммутационная способность переменного тока Icu при 690AC (кА):33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,36 0,4 0,45 0,5 0,56 0,63 0,7 0,8 0,9 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с):2 4 8 16
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):Без выдержки 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с):2 4 8 12
Способ крепления (монтажа):винт
Присоединение внешних проводников:заднее
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):2(60х12)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -10°С до +55°С
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
Дополнительный расцепитель:НР230AC/220DCРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
