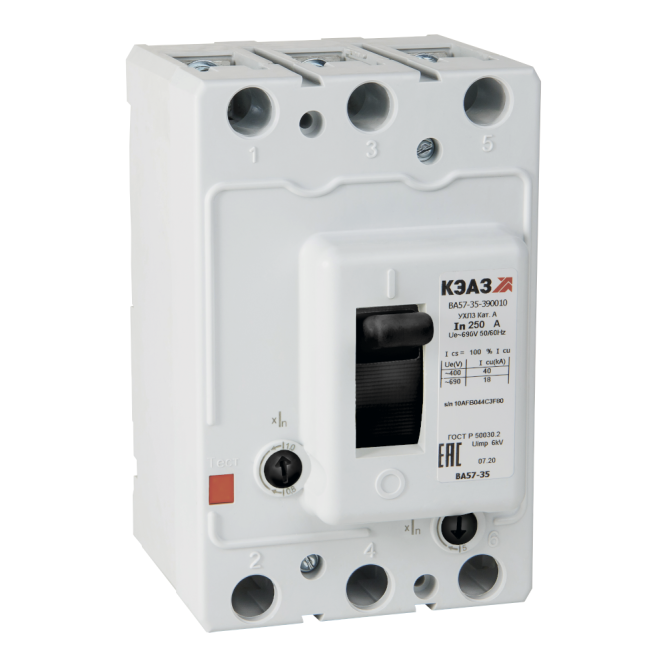

Выключатель автоматический ВА57-35-390010-160А-690AC-УХЛ3-КЭАЗ (Втычной, без панели)

К сравнению
В избранное
Артикул:AF137165
Выключатель автоматический ВА57-35-390010-160А-690AC-УХЛ3-КЭАЗ (Втычной, без панели)
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:14506.8
Описание
Характеристики
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Количество полюсов:3
Номинальный ток In (А):160Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,8...1InЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):18Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:44Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:НетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания:5...10InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А):160
Предельная коммутационная способность переменного тока Icu при 690AC (кА):18
Предельная коммутационная способность переменного тока Icu при 400АС (кА):44
Уставки рабочего тока расцепителя IR (А):125160
Уставки по току мгновенного срабатывания расцепителя Ii (А):8001600
Способ крепления (монтажа):винт
Присоединение внешних проводников:Заднее/переднее у втычной панели
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:втычной
Макс. сечение присоединяемых медных шин (мм):4х30 или 6х20
Вид присоединяемых проводников:контакт штыревой шины и провода к втычной панелиСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):5
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование:комплект зажимов №1Возможность использования дополнительного оборудования.
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:нет
Втычное исполнение:да
