Описание
Характеристики

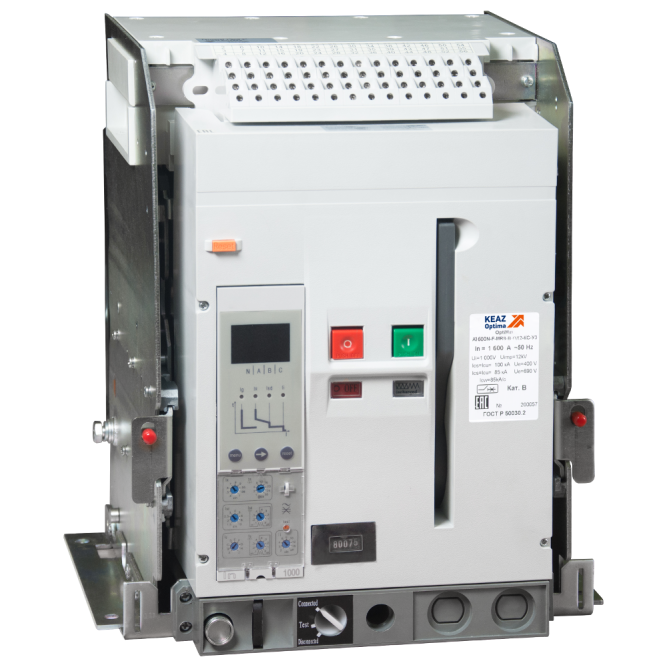

Воздушный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 50 кА на номинальный ток 1000 А .
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Типоразмер:S1-Первый габаритный размер
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):50Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:4С (переключающие)Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:220V AC/DCПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):40Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:3
Количество вспомогательных замыкающих контактов:3
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):40Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR5.0
Номинальный продолжительный ток Iu (А):1 000
Номинальное напряжение питания цепи управления Us (В):230V AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА):25
Предельная коммутационная способность переменного тока Icu при 400АС (кА):50
Номинальный кратковременно выдерживаемый ток Icw (А):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):25
Механический счётчик циклов:да
Катушка включения (В):230V AC/220V DC
Независимый расцепитель (В):230V АС/220V DC
Расцепитель минимального напряжения (В):Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,40,50,60,70,80,90,950,981
Уставки по времени срабатывания расцепителя при токе 6IR (с):12481216202430
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,522,53456810
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,20,30,4OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с):0,10,20,30,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In):23468101215OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):0,20,30,40,50,60,70,80,91
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А):500640720800880960104011201200
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с):0,10,20,30,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с):0,10,20,30,4OFF
Присоединение внешних проводников:заднее
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Вид присоединяемых проводников:шинаСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Размер упаковочного ярлыка (для печати)(Не исп):100х60
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Сигнализация положения выключателя в корзине:нет
Наличие минимального расцепителя:нет
Конденсаторный источник питания:нет
Замок внутренней установки:нет
Защитные шторки:да
Второй независимый расцепитель:Нет
Контакт готовности к включению:нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:нет
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Типоразмер:S1-Первый габаритный размер
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):50Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:4С (переключающие)Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:220V AC/DCПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):40Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:3
Количество вспомогательных замыкающих контактов:3
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):40Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR5.0
Номинальный продолжительный ток Iu (А):1 000
Номинальное напряжение питания цепи управления Us (В):230V AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА):25
Предельная коммутационная способность переменного тока Icu при 400АС (кА):50
Номинальный кратковременно выдерживаемый ток Icw (А):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):25
Механический счётчик циклов:да
Катушка включения (В):230V AC/220V DC
Независимый расцепитель (В):230V АС/220V DC
Расцепитель минимального напряжения (В):Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,40,50,60,70,80,90,950,981
Уставки по времени срабатывания расцепителя при токе 6IR (с):12481216202430
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,522,53456810
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,20,30,4OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с):0,10,20,30,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In):23468101215OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):0,20,30,40,50,60,70,80,91
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А):500640720800880960104011201200
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с):0,10,20,30,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с):0,10,20,30,4OFF
Присоединение внешних проводников:заднее
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Вид присоединяемых проводников:шинаСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Размер упаковочного ярлыка (для печати)(Не исп):100х60
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Сигнализация положения выключателя в корзине:нет
Наличие минимального расцепителя:нет
Конденсаторный источник питания:нет
Замок внутренней установки:нет
Защитные шторки:да
Второй независимый расцепитель:Нет
Контакт готовности к включению:нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:нет
Характеристики
Последняя стоимость
36975.6
