Характеристики

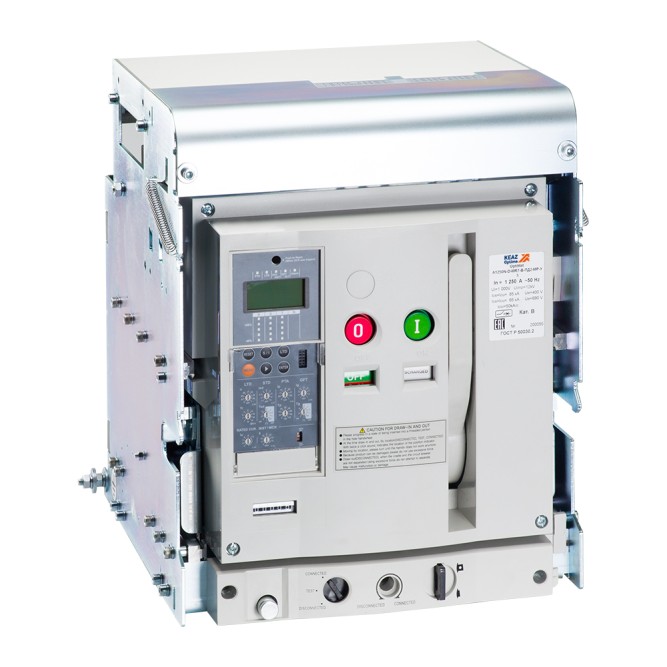

Категория ETIM:Силовой автоматический выключательEC000228
Типоразмер:S4-Четвёртый габаритный размер
Количество полюсов:4
Номинальный ток In (А):3 200Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):100Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:6з+6рВспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):85Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):12Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А):3 200
Предельная коммутационная способность переменного тока Icu при 690AC (кА):85
Предельная коммутационная способность переменного тока Icu при 400АС (кА):100
Номинальный кратковременно выдерживаемый ток Icw (А):85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):85
Присоединение внешних проводников:заднее с увеличенным расстоянием между выводами
Климатическое исполнение и категория размещения:У3
Защитные шторки:да
