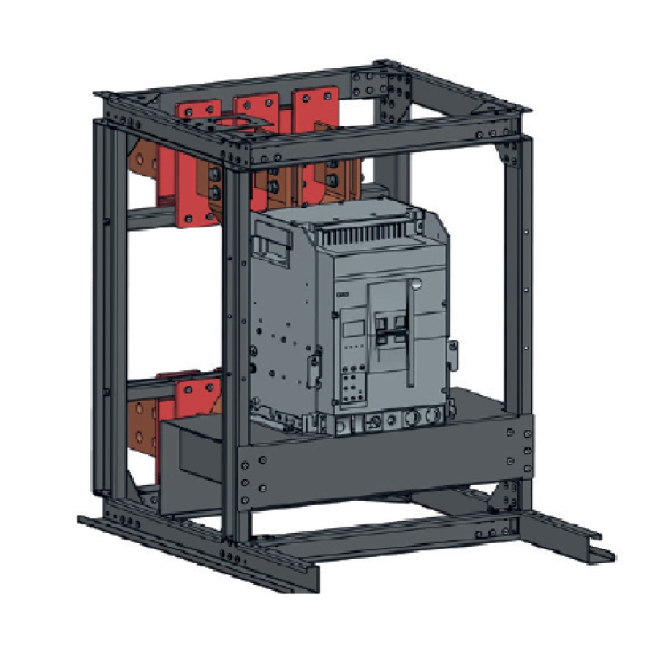

Ретрофит на базе выключателя Ретрофит на базе выключателя OptiMat D630H-MR1.1-У3.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:1
Количество полюсов:3
Номинальный ток In (А):630Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,4-1InЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:4Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:даПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания:1,5-10InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Рабочий диапазон сетевого напряжения (В):24-690Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:4
Количество вспомогательных замыкающих контактов:4
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением:да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR1.1
Контрольная температура (°С):30
Номинальный продолжительный ток Iu (А):630
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА):10
Предельная коммутационная способность переменного тока Icu при 400АС (кА):65
Время номинально кратковременно выдерживаемого тока tcw (с):0,5
Номинальный кратковременно выдерживаемый ток Icw (А):7 500
Независимый расцепитель (В):НР220DC/400AC
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,4 0,45 0,5 0,56 0,63 0,7 0,8 0,9 0,95 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с):0,5 1 2 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):2 4 8 12 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 6 7 8 9 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0 (без преднамеренной выдержки) 0,08 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А):7000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):0,4 - 0,6 - 0,8 - 1,0
Способ крепления (монтажа):болт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):120
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):2 х (6 х 32)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:болтовое соединение
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +70°С
Комплексная защита от замыканий на землю:нет
Стандарт российский (ГОСТ, ТУ):ТУ3422-062-05758109-2015
Тип элемента управления:рычажковый (перекидной рычаг)
Наличие вспомогательных контактов сигнализации:да
Возможность установки индикатора отключения:да
Моторный привод встроенный:нет
