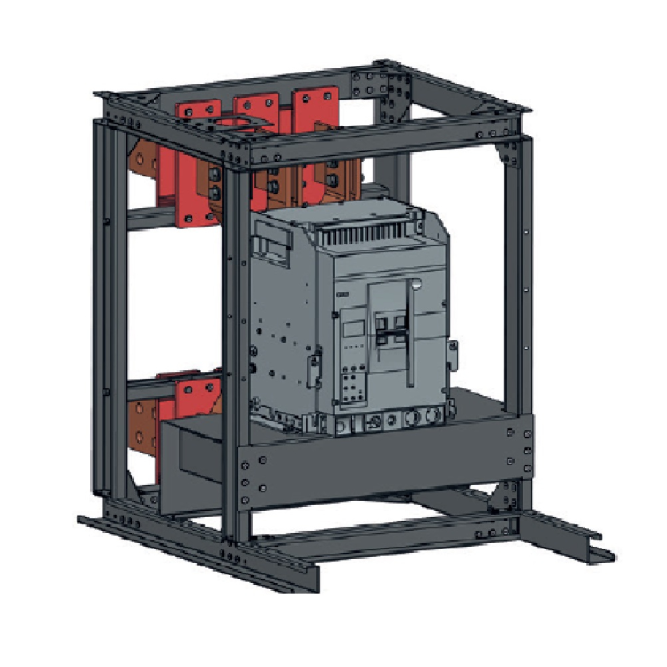

Ретрофит на базе выключателя OptiMat A-1600-S1-3P-50-F-MR5.2-B-C2200-M2-P04-S2-06.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:APU-50-A
Типоразмер:S1-Первый габаритный размер
Количество полюсов:3
Номинальный ток In (А):1 600Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):50Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:6з+6рВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ПД2 220V AC/DCПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):40Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):40Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR5.2
Номинальный продолжительный ток Iu (А):1 600
Номинальное напряжение питания цепи управления Us (В):230AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА):25
Предельная коммутационная способность переменного тока Icu при 400АС (кА):50
Время номинально кратковременно выдерживаемого тока tcw (с):1
Номинальный кратковременно выдерживаемый ток Icw (А):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):20
Механический счётчик циклов:да
Катушка включения (В):230 В АС/220 В DC
Независимый расцепитель (В):230 В АС/220 В DC
Расцепитель минимального напряжения (В):Нет
Уставки по времени срабатывания расцепителя при токе 6IR (с):12481216202430
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,522,53456810
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,20,30,4OFF
Способ крепления (монтажа):болтовое соединение
Присоединение внешних проводников:заднее
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:стационарный
Макс. сечение присоединяемых медных шин (мм):5х60
Вид присоединяемых проводников:шинаСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:болтовое соединение
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -25°С до +40°С
Стандарт российский (ГОСТ, ТУ):ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:да
Возможность установки индикатора отключения:да
Моторный привод встроенный:да
Сигнализация положения выключателя в корзине:нет
Наличие минимального расцепителя:нет
Конденсаторный источник питания:нет
Замок внутренней установки:нет
Защитные шторки:нет
Второй независимый расцепитель:Нет
Контакт готовности к включению:да
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:да
