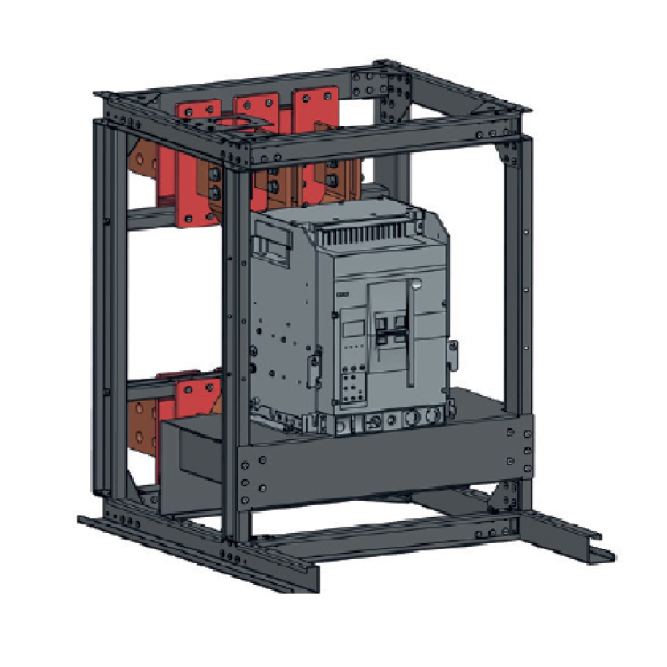

Ретрофит на базе выключателя OptiMat D250N-TM250-УХЛ3.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:1
Количество полюсов:3
Номинальный ток In (А):250Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):40Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:10Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:НетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):3 000Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:тепловой и электромагнитный
Количество вспомогательных размыкающих контактов:6
Количество вспомогательных замыкающих контактов:4
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:TM
Номинальный продолжительный ток Iu (А):250
Предельная коммутационная способность переменного тока Icu при 690AC (кА):10
Предельная коммутационная способность переменного тока Icu при 400АС (кА):40
Время номинально кратковременно выдерживаемого тока tcw (с):0,5
Номинальный кратковременно выдерживаемый ток Icw (А):3 000
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):8
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,40,450,50,560,630,70,80,91
Уставки по времени срабатывания расцепителя при токе 6IR (с):0,5124OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,52345678910
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,150,20,250,30,350,4Мгн.
Способ крепления (монтажа):болтовое соединение
Присоединение внешних проводников:переднее
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):5х40
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:болтовое соединение
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +70°С
Комплексная защита от замыканий на землю:нет
Стандарт российский (ГОСТ, ТУ):ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование:Привод ручной двигательныйВозможность использования дополнительного оборудования.
Возможность установки индикатора отключения:да
Моторный привод встроенный:нет
Замок внутренней установки:нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:нет
