Характеристики
Категория ETIM:Силовой автоматический выключательEC000228

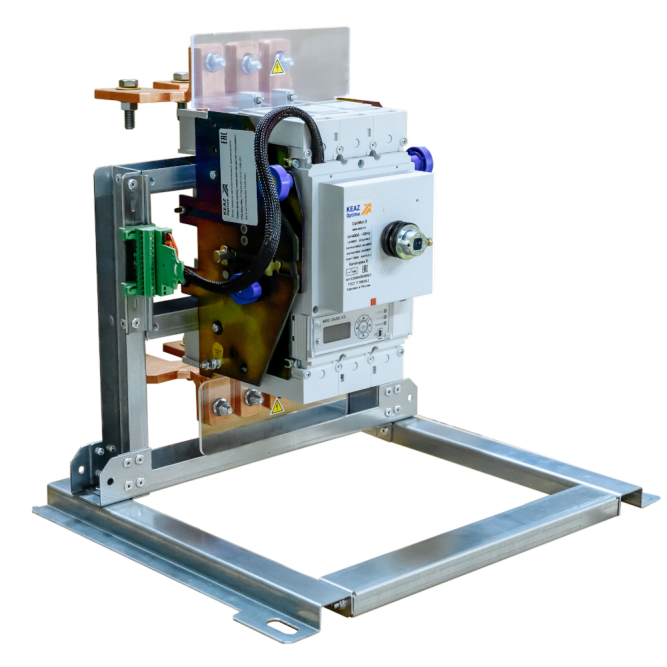

Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:А3794
Количество полюсов:3
Номинальный ток In (А):400Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):100Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:4 переключающихВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):7,5Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:4
Количество вспомогательных замыкающих контактов:4
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR2.1
Номинальный продолжительный ток Iu (А):400
Предельная коммутационная способность переменного тока Icu при 690AC (кА):8
Предельная коммутационная способность переменного тока Icu при 400АС (кА):40
Время номинально кратковременно выдерживаемого тока tcw (с):0,5
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):8
Независимый расцепитель (В):110DC/230AC
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,4 0,45 0,5 0,56 0,63 0,7 0,8 0,9 0,95 1,0
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):2 4 8 12 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 6 7 8 9 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0 0,08 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А):7000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с):0,5 1 2 4
Присоединение внешних проводников:заднее
Макс. сечение присоединяемых проводов (мм²):120
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):2х(6х32)
Вид присоединяемых проводников:шинаСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:болтовое соединение
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -25°С до +40°С
Стандарт российский (ГОСТ, ТУ):ТУ 27.12.31-001-14674084-2020
