Характеристики
Категория ETIM:Силовой автоматический выключательEC000228

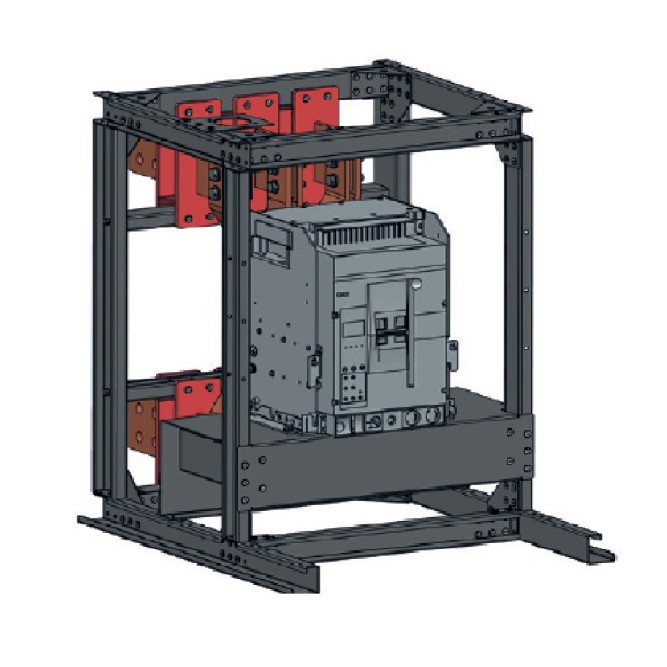

Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:1
Количество полюсов:3
Номинальный ток In (А):630Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:даВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручной дистанционныйПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR1.1
Номинальный продолжительный ток Iu (А):630
Предельная коммутационная способность переменного тока Icu при 690AC (кА):8
Предельная коммутационная способность переменного тока Icu при 400АС (кА):40
Время номинально кратковременно выдерживаемого тока tcw (с):0,5
Номинальный кратковременно выдерживаемый ток Icw (А):7 500
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):8
Уставки рабочего тока расцепителя IR (А):250 270 290 310 330 350 370 390 410 430 450 470 490 510 530 550 570 590 610 630
Уставки по времени срабатывания расцепителя при токе 6IR (с):0,5 1 2 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):12
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 6 7 8 9 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,08
Способ крепления (монтажа):болт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):120
Способ установки:стационарный
Макс. сечение присоединяемых медных шин (мм):2х(6х32)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:болтовое соединение
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +40°С
Стандарт российский (ГОСТ, ТУ):ТУ3422-062-05758109-2015
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
Дополнительный расцепитель:нетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие минимального расцепителя:нет
