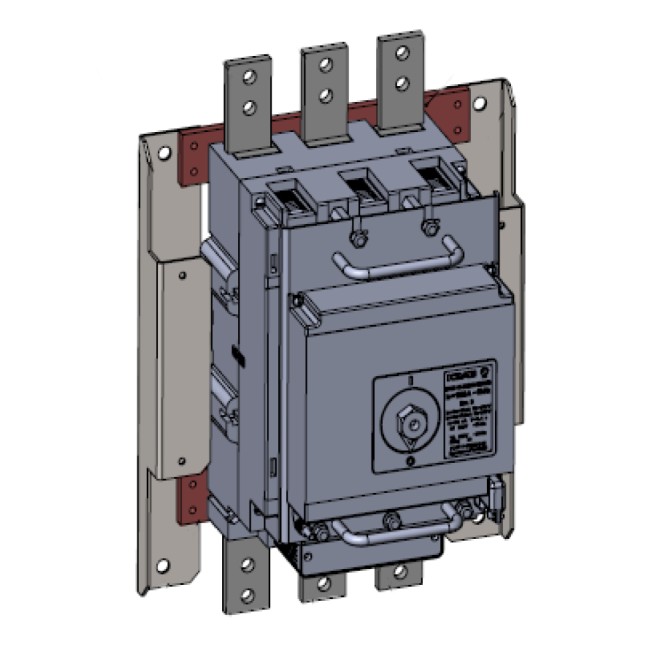

Ретрофит на базе выключателя ВА53-41-334730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:АВМ10Н
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):33,5Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:3з+3р, ВКСВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:электромагнитный 230ACПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:3
Количество вспомогательных замыкающих контактов:3
Номинальное напряжение изоляции Ui (В):660Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:электронный
Номинальный продолжительный ток Iu (А):1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА):33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):135
Номинальный кратковременно выдерживаемый ток Icw (А):7
Независимый расцепитель (В):НР230AC/220DC
Расцепитель минимального напряжения (В):Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,360,40,450,50,560,630,70,80,91
Уставки по времени срабатывания расцепителя при токе 6IR (с):24816OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,52345678910
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,150,20,250,30,350,4Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):0,40,60,81OFF
Присоединение внешних проводников:переднее
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:стационарный с креплением на панели
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ТУ 27.12.31-001-14674084-2020
Наличие минимального расцепителя:нет
Второй независимый расцепитель:Нет
