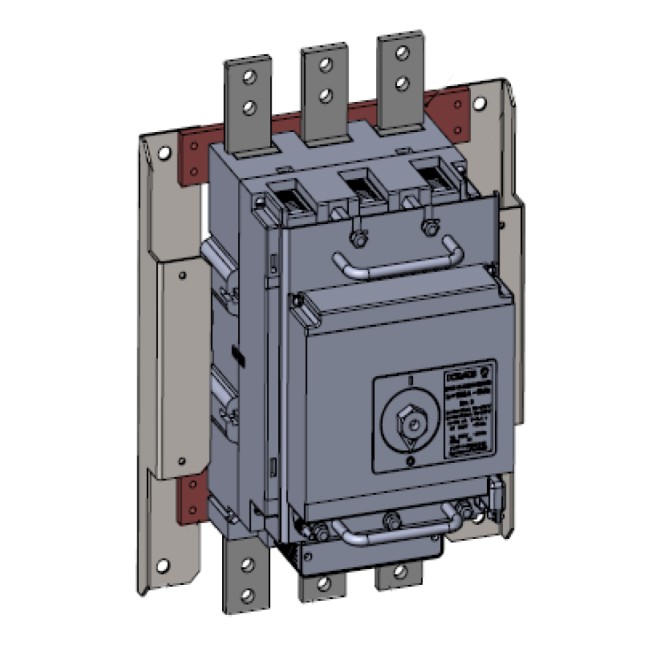

Ретрофит на базе выключателя ВА56-41-300010-1000А-690AC-УХЛ3-КЭАЗ.
Характеристики
Категория ETIM:Выключатель/переключатель нагрузкиEC001105
Тип изделия:Выключатель автоматический
Ретрофит для замены выключателей:АВМ10С
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):33,5Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:55Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Предельный ток селективности Is (кА):12Селективность аппарата до определенного значения тока.
Номинальный продолжительный ток Iu (А):1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА):33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):55
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм):2(60х12)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -50°С до +55°С
Стандарт российский (ГОСТ, ТУ):ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Наличие вспомогательных контактов сигнализации:нет
