Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический

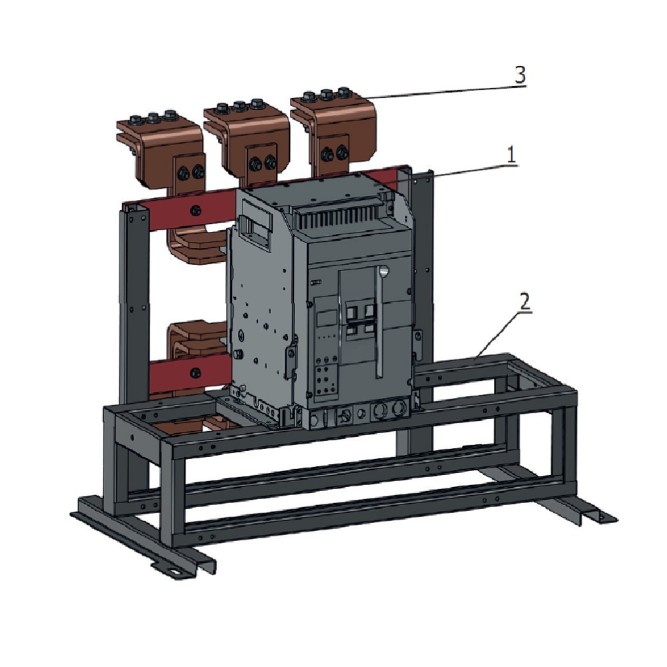

Ретрофит для замены выключателей:АВМ10СВ
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):33,5Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:55Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:3з+3р, ВКСВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:электромагнитный 230ACПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Количество вспомогательных размыкающих контактов:3
Количество вспомогательных замыкающих контактов:3
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Предельный ток селективности Is (кА):20Селективность аппарата до определенного значения тока.
Тип расцепителя:MR1-AC
Номинальный продолжительный ток Iu (А):1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА):33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):33,5
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,360,40,450,50,560,630,70,80,91
Уставки по времени срабатывания расцепителя при токе 6IR (с):24816OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,52345678910
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,10,150,20,250,30,350,4Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А):20000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):0,40,60,81OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с):24812OFF
Способ крепления (монтажа):винт
Присоединение внешних проводников:заднее
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):2(60х12)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -50°С до +55°С
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Дополнительный расцепитель:НР230AC/220DCРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:да
