Описание
Характеристики
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228

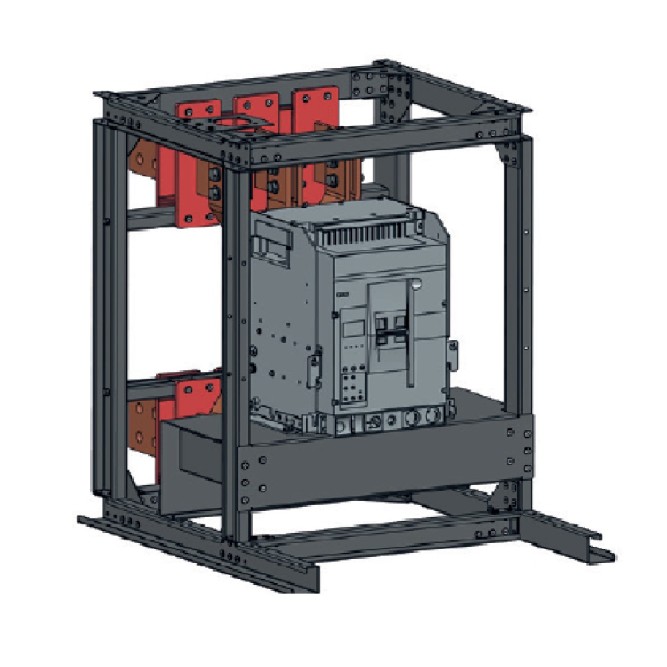

Ретрофит для замены выключателей:1
Количество полюсов:3
Номинальный ток In (А):1 000Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):33,5Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:ЕстьВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручной дистанционный приводПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:даДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Количество вспомогательных размыкающих контактов:2
Количество вспомогательных замыкающих контактов:2
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Предельный ток селективности Is (кА):20Селективность аппарата до определенного значения тока.
Контрольная температура (°С):30
Номинальный продолжительный ток Iu (А):1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА):33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):33,5
Механический счётчик циклов:нет
Катушка включения (В):нет
Независимый расцепитель (В):230AC/220DC
Расцепитель минимального напряжения (В):Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,36 0,4 0,45 0,5 0,56 0,63 0,7 0,8 0,9 1,0
Уставки рабочего тока расцепителя IR (А):1,2
Уставки по времени срабатывания расцепителя при токе 6IR (с):2 4 8
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 7 8 8 10
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):0,4 0,6 0,8 1,0
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с):12
Возможность самостоятельного подключения дополнительных устройств:нет
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Комплексная защита от замыканий на землю:нет
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:да
Возможность установки индикатора отключения:нет
Моторный привод встроенный:нет
Наличие минимального расцепителя:нет
Конденсаторный источник питания:нет
Замок внутренней установки:нет
Защитные шторки:нет
Второй независимый расцепитель:Нет
Контакт готовности к включению:нет
