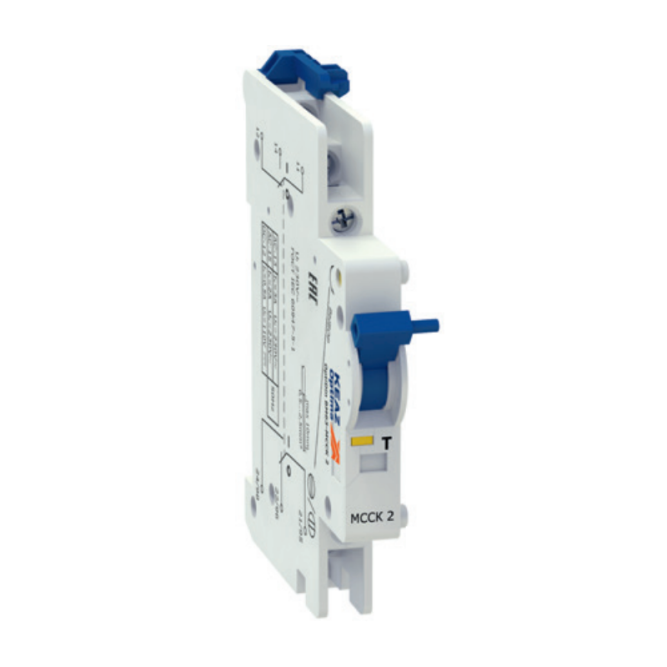

Модуль свободных и сигнальных контактов для автоматических выключателей OptiDin BM63 или автоматических выключателей дифференциального тока OptiDin VD63.
Характеристики
Категория ETIM:Дополнительное оборудование для модульной аппаратуры распределительного щитаEC001286
Количество полюсов:1
Габарит:0,5 модуляДанный параметр указывает на размеры изделия
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:AC/DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):230Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В):220Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Количество вспомогательных переключающих контактов:2
Номинальное импульсное напряжение Uimp (кВ):2,5Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Контрольная температура (°С):30
Номинальное (расчетное) напряжение (В):230
Общее количество полюсов:1
Способ крепления (монтажа):На защёлку с левой стороны выключателя
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):2,5
Возможность самостоятельного подключения дополнительных устройств:да
Глубина монтажная (встраиваемая) (мм):75
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Степень загрязнения:2
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-5-1, ТУ3421-040-05758109-2009
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Устанавливается на устройство:Автоматический выключатель
Тип оборудования:Модуль свободных и сигнальных контактов
Сегмент РЖД:нет
