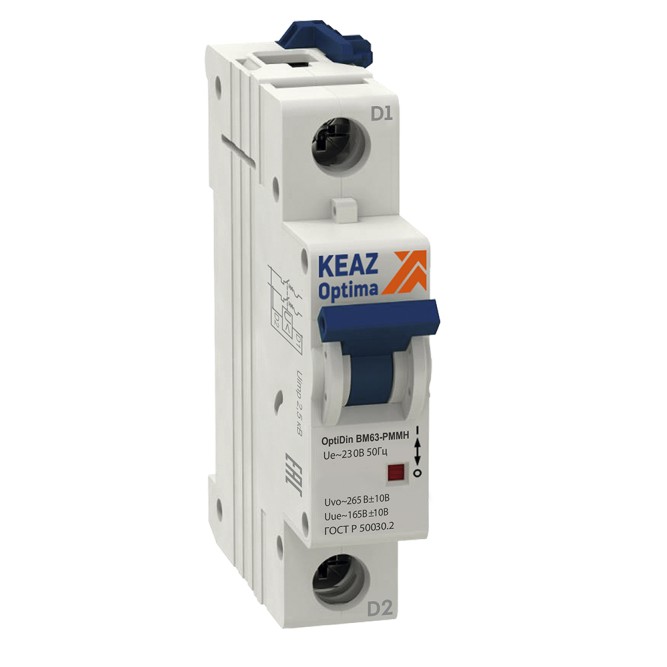

OptiDin BM63-РММН – расцепитель минимального максимального напряжения для автоматического отключения автоматических выключателей серии OptiDin BM63 и АВДТ типа OptiDin D63 6кА и OptiDin VD63 при отклонениях напряжения сети сверх установленных параметров.
Характеристики
Категория ETIM:Шунтовой расцепитель (для силового выключателя)EC001023
Габарит:1 модульДанный параметр указывает на размеры изделия
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):230Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное импульсное напряжение Uimp (кВ):2,5Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Контрольная температура (°С):30
Номинальное (расчетное) напряжение (В):230
Диапазон срабатывания при переменном напряжении (В):155...275
Способ крепления (монтажа):На защёлку с правой стороны выключателя
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):2,5
Возможность самостоятельного подключения дополнительных устройств:да
Глубина монтажная (встраиваемая) (мм):5,5
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
Устанавливается на устройство:Автоматический выключатель
Тип оборудования:Расцепитель минимального максимального напряжения
Сегмент РЖД:нет
