Описание
Характеристики

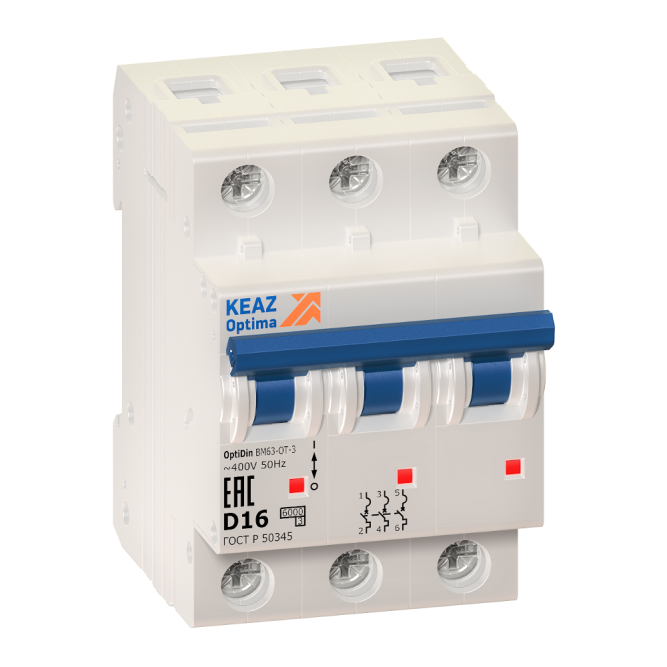

Модульный ограничитель тока на номинальный ток 16 А с максимальным сечением присоединяемых проводов 25 кв.мм.
Характеристики
Категория ETIM:Ограничитель токаEC000239
Количество полюсов:3
Номинальный ток In (А):16Ток, при котором устройство работает в нормальных условиях.
Габарит:3 модуляДанный параметр указывает на размеры изделия
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный условный ток короткого замыкания Iq (кА):6Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Уставка расцепителей токов короткого замыкания:10In-20InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Вид расцепителей:тепловой и электромагнитный
Характеристика диапазона отключения:DКривая срабатывания (время-токовая характеристика) автоматического выключателя.
Номинальное импульсное напряжение Uimp (кВ):4Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Потери мощности (Вт):10,5Уменьшенная мощность на выходе установки.
Контрольная температура (°С):30
Номинальный продолжительный ток Iu (А):16
Отключение нейтрали (N):нет
Общее количество полюсов:3
Общее количество защищенных полюсов:3
Категория перенапряжения:4
Класс токоограничения:3
Максимальная полная мощность (ВА):6 400
Ток короткого замыкания ограничителя:да
Диапазон срабатывания при переменном напряжении (В):нет
Способ крепления (монтажа):DIN-рейка
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):25
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:стационарный с креплением на панели
Ширина в количестве модулей:3
Глубина монтажная (встраиваемая) (мм):75
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Степень загрязнения:2
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование:ДаВозможность использования дополнительного оборудования.
Сегмент РЖД:нет
