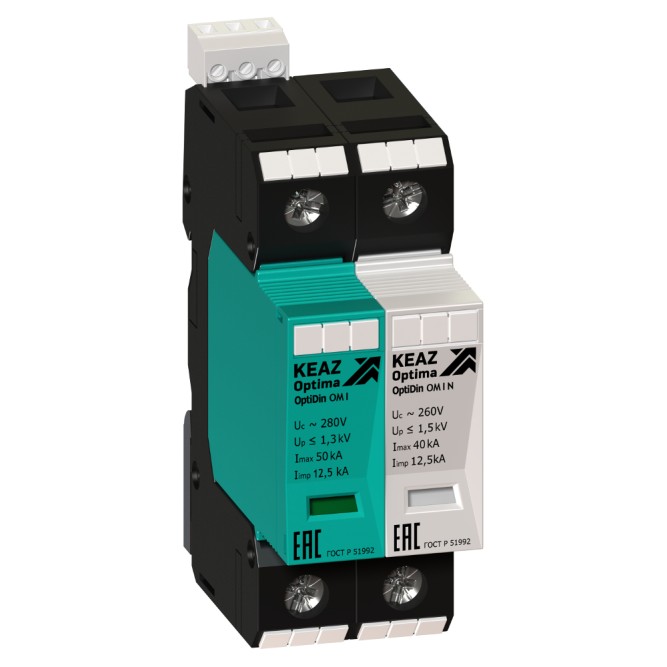

Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P+N и однофазной питающей сетью.
Характеристики
Категория ETIM:УЗИП для систем электроснабженияEC000941
Тип полюсов:1P+N
Номинальное напряжение переменного тока Un (В):230
Максимальное длительное рабочее напряжение Uс (В):280
Максимальное длительное рабочее напряжение Uс (В) L/N:280
Максимальное длительное рабочее напряжение Uс (В) N/PE:280
Импульсный ток Iimp (10/350) (кА):12,5
Импульсный ток Iimp (10/350) (кА) L/N:12,5
Импульсный ток Iimp (10/350) (кА) N/PE:12,5
Максимальный ток разряда Imax (8/20) (кА):50
Максимальный ток разряда Imax (8/20) (кА) L/N:50
Максимальный ток разряда Imax (8/20) (кА) N/PE:50
Номинальный ток разряда In (8/20) (кА):30
Номинальный ток разряда In (8/20) (кА) L/N:30
Номинальный ток разряда In (8/20) (кА) N/PE:30
Уровень напряжения защиты Up (kВ):1,3
Уровень напряжения защиты Up (kВ) L/N:1,3
Уровень напряжения защиты Up (kВ) N/PE:1,3
Габарит:2 модуляДанный параметр указывает на размеры изделия
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Количество фаз питающей сети:1Одно- или трехфазная сеть.
Диапазон срабатывания при переменном напряжении (В):нет
Способ крепления (монтажа):DIN-рейка
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):25
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм):65
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +70°С
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 51992
Класс испытаний:I + II + III
Конфигурация системы заземления TN-C:нет
Конфигурация системы заземления TN-S:да
Конфигурация системы заземления TT:да
Защищаемые проводники L/N:да
Защищаемые проводники L/PE:нет
Защищаемые проводники L/PEN:нет
Защищаемые проводники N/PE:да
С контактом удаленной сигнализации:нет
С индикатором состояния износа:нет
С функцией гашения остаточного тока:нет
