Болтовые клеммы RBO 10-HC купить в интернет-магазине

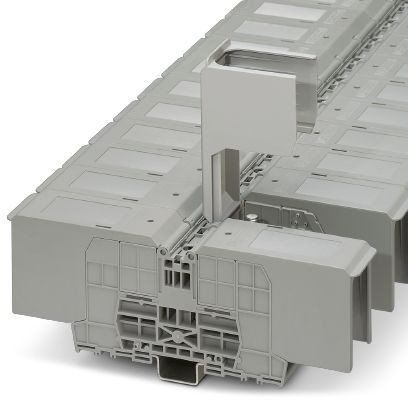

Болтовые клеммы RBO 10-HC

Описание

Характеристики

Болтовые клеммы, номинальное напряжение1500 В, номинальный ток309 A, тип подключенияБолтовые клеммы, количество точек подсоединения2, полюсов1, ширина41 мм, цветcерый, тип монтажаNS 35/7,5, NS 35/15, непосредственное резьбовое

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Полюсов 1
Количество ярусов 1
Количество точек подключения 2
Потенциалы 1
Номинальное сечение 150 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 9, 55 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Максимальный ток нагрузки 309 A (для кабеля сечением 150 мм² Поперечное сечение)
Номинальный ток IN 309 A
Номинальное напряжение UN 1500 В
Открытая боковая стенка Нет
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Инструкция по защите от прикосновения Защита от прикосновения обеспечивается только в том случае, если кольцевой наконечник изолирован термоусадочным кембриком и не выходит за пределы крышки.
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 12 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 2, 7 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 35
Заданное значение 15 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 150 мм²
Кратковременный ток 18 кA
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень 1, 857 (м/с2)2/Гц
Ускорение 0, 8 г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара Полусинусоида
Ускорение 5г
Продолжительность удара 30 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 41 мм
Длина 235 мм
Высота NS 35/7,5 77 мм
Высота NS 35/15 84, 5 мм
Размер шага 41 мм
3. Характеристики клемм
Подключение 1. ярус
Тип подключения Болтовые клеммы
Резьба винтов M10
Длина оголяемой части Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту МЭК 60947-7-1
Подсоединение кабельного наконечника по стандарту DIN 46234 1980-03
Мин. сечение соединения кабельного наконечника 6 мм²
Макс. сечение соединения кабельного наконечника 150 мм²
Диаметр рыма мин. 10, 5 мм
Ширина кабельного наконечника макс. 30 мм
Диаметр болта 10 мм
Резьба винтов M10
Мин. момент затяжки 10 Нм
Момент затяжки, макс. 20 Нм
Подсоединение кабельного наконечника по стандарту DIN 46235 1983-07
Мин. сечение соединения кабельного наконечника 16 мм²
Макс. сечение соединения кабельного наконечника 150 мм²
Диаметр рыма мин. 10, 5 мм
Ширина кабельного наконечника макс. 34 мм
Диаметр болта 10 мм
Резьба винтов M10
Мин. момент затяжки 10 Нм
Момент затяжки, макс. 20 Нм
Подсоединение кабельного наконечника по стандарту DIN 46237 1970-07
Мин. сечение соединения кабельного наконечника 6 мм²
Макс. сечение соединения кабельного наконечника 6 мм²
Диаметр рыма мин. 10, 5 мм
Ширина кабельного наконечника макс. 18 мм
Диаметр болта 10 мм
Резьба винтов M10
Мин. момент затяжки 10 Нм
Момент затяжки, макс. 20 Нм
4. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
