Болтовые клеммы RBO 12-FE купить в интернет-магазине

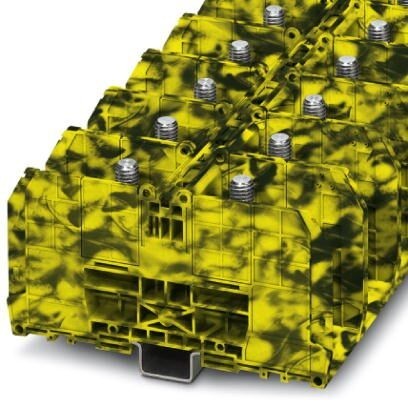

Болтовые клеммы RBO 12-FE

Описание

Характеристики

Болтовые клеммы, номинальное напряжение1000 В, номинальный ток415 A, тип подключенияБолтовые клеммы, количество точек подсоединения2, полюсов1, ширина49 мм, цветчерный/желтый, тип монтажаNS 35/7,5, NS 35/15, непосредственное резьбовое

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Полюсов 1
Количество ярусов 1
Количество точек подключения 2
Потенциалы 1
Номинальное сечение 240 мм²
Цвет черный/желтый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 13, 78 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Максимальный ток нагрузки 415 A (при сечении кабеля 240 мм²)
Номинальный ток IN 415 A
Номинальное напряжение UN 1000 В
Открытая боковая стенка Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 49 мм
Длина 164 мм
Высота NS 35/7,5 83, 3 мм
Высота NS 35/15 90, 8 мм
Размер шага 49 мм
3. Характеристики клемм
Подключение 1. ярус
Тип подключения Болтовые клеммы
Длина оголяемой части Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту МЭК 60947-7-1
Подсоединение кабельного наконечника по стандарту DIN 46234 1980-03
Мин. сечение соединения кабельного наконечника 10 мм²
Макс. сечение соединения кабельного наконечника 240 мм²
AWG мин. 8
AWG макс. 500 kcmil
Диаметр рыма мин. 13 мм
Ширина кабельного наконечника макс. 38 мм
Диаметр болта 12 мм
Резьба винтов M12
Мин. момент затяжки 14 Нм
Момент затяжки, макс. 30 Нм
Подсоединение кабельного наконечника по стандарту DIN 46235 1983-07
Мин. сечение соединения кабельного наконечника 10 мм²
Макс. сечение соединения кабельного наконечника 240 мм²
AWG мин. 8
AWG макс. 500 kcmil
Диаметр рыма мин. 13 мм
Ширина кабельного наконечника макс. 42 мм
Диаметр болта 12 мм
Резьба винтов M12
Мин. момент затяжки 14 Нм
Момент затяжки, макс. 30 Нм
4. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Бренд

Phoenix Contact
