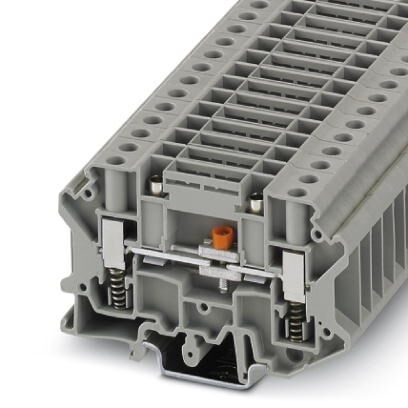

Измерительная клемма с ползунковым размыкателем USST 6-T/SB-P

Описание

Характеристики

Измерительная клемма с ползунковым размыкателем, с винтами для крепления контрольного штекера, тип подключенияВинтовой зажим с пружинной опорой, cечение 0,2 мм² - 10 мм² , AWG24 - 10, ширина8,2 мм, тип монтажаNS 35/7,5, NS 35/15, NS 32, цветcерый

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов 1
Количество точек подключения 2
Номинальное сечение 6 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 1, 31 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Подключение согласно стандарту МЭК 60947-7-1
Номинальный ток IN 41 A
Максимальный ток нагрузки 57 A (Для кабеля сечением 10 mm² Поперечное сечение)
Номинальное напряжение UN 500 В (до 690 В при степени загрязнения II)
Открытая боковая стенка Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Длина 82 мм
Ширина 8, 2 мм
Высота NS 35/7,5 52 мм
Высота NS 35/15 59, 5 мм
Высота NS 32 57 мм
3. Характеристики клемм
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 10 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 6 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 6 мм²
2 жестких провода одинакового сечения, мин. 0, 2 мм²
2 жестких провода одинакового сечения, макс. 2, 5 мм²
2 гибких провода одинакового сечения, мин. 0, 2 мм²
2 гибких провода одинакового сечения, макс. 2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 25 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 4 мм²
Тип подключения Винтовой зажим с пружинной опорой
Длина снятия изоляции 12 мм
Калиберная пробка A5
Резьба винтов M4
Мин. момент затяжки 1, 5 Нм
Момент затяжки, макс. 1, 8 Нм
4. Стандарты и предписания
Подключение согласно стандарту МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141126
ECl@ss 8.0 27141126
ECl@ss 9.0 27141126
7. ETIM
ETIM 2.0 EC000902
ETIM 3.0 EC000902
ETIM 4.0 EC000902
ETIM 5.0 EC000902
ETIM 6.0 EC000902
ETIM 7.0 EC000902
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

856.05
