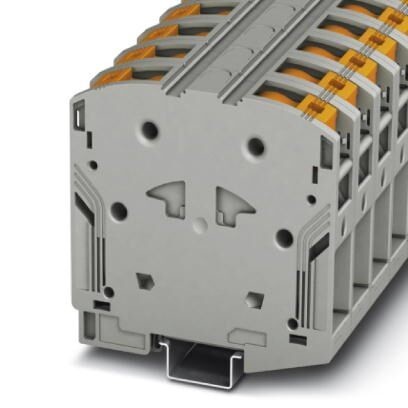

Клемма для высокого тока, номинальное напряжение1000 В AC / 1500 В DC, номинальный ток232 A, тип подключенияЗажим Power-Turn, количество точек подсоединения2, полюсов1, cечение25 мм² - 95 мм², AWG 4 - 4/0, ширина25 мм, цветcерый, тип монтажаNS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 1 |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 95 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 7, 54 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 232 A (для кабеля сечением 95 мм² Поперечное сечение) |
| Номинальный ток IN | 232 A |
| Номинальное напряжение UN | 1000 В AC |
| 1500 В DC | |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514) 2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 9, 8 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 6 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 25 мм²/4, 5 кг |
| 95 мм² /14 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 25 мм² |
| Растягивающее усилие, заданное значение | 135 Н |
| Испытание на растяжение, сечение провода | 95 мм² |
| Растягивающее усилие, заданное значение | 351 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35/15 |
| Заданное значение | 15 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3, 2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 95 мм² |
| Кратковременный ток | 11, 4 кA |
| Результат термических испытаний | Испытание проведено |
| Испытание на старение безвинтовых клемм Температурные циклы | 192 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытаний на старение | Испытание проведено |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6, 12 (м/с2)2/Гц |
| Ускорение | 3, 12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27, 5 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 25 мм |
| Длина | 105, 5 мм |
| Высота NS 35/15 | 108, 7 мм |
3. Характеристики клемм
| Подключение | 1. ярус |
| Тип подключения | Зажим Power-Turn |
| Длина снятия изоляции | 40 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение провода AWG мин. | 4 |
| Сечение провода AWG макс. | 4/0 |
| Сечение гибкого проводника мин. | 25 мм² |
| Сечение гибкого проводника макс. | 95 мм² |
| Мин. сечение гибкого проводника AWG | 4 |
| Сечение гибкого проводника AWG, макс. | 4/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 70 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 70 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
7. ETIM
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
