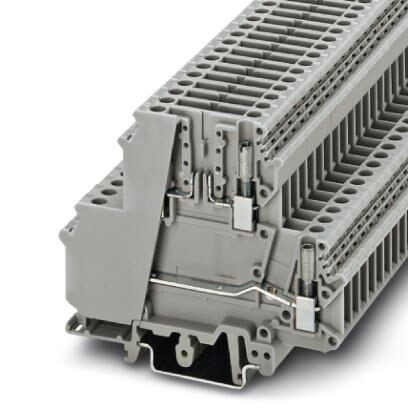

Клемма с размыкателем UKK 5-TG

Описание

Характеристики

Клемма с размыкателем , номинальное напряжение 400 В, номинальный ток 26 A, тип подключенияВинтовые зажимы, cечение 0,2 мм² - 4 мм², AWG 24 - 12, длина 80 мм, ширина 6,2 мм, цвет cерый, монтажNS 35/7,5, NS 35/15, NS 32

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов 2
Количество точек подключения 4
Номинальное сечение 4 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V2
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Подключение согласно стандарту МЭК 60947-7-1
Номинальный ток IN 26 A
Максимальный ток нагрузки 26 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN 400 В
Открытая боковая стенка Нет
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 7, 3 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 1, 89 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0, 2 мм²/0, 2 кг
4 мм²/0, 9 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0, 2 мм²
Растягивающее усилие, заданное значение 10 Н
Испытание на растяжение, сечение провода 4 мм²
Растягивающее усилие, заданное значение 60 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 32/NS 35
Заданное значение 1 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 4 мм²
Кратковременный ток 0, 48 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 1, 5 мм²
Кратковременный ток 0, 18 кA
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -40 °C
2. Размеры
Ширина 6, 2 мм
Длина 80 мм
Высота NS 35/7,5 68, 5 мм
Высота NS 35/15 76 мм
Высота NS 32 56 мм
3. Характеристики клемм
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2, 5 мм²
2 жестких провода одинакового сечения, мин. 0, 2 мм²
2 жестких провода одинакового сечения, макс. 1, 5 мм²
2 гибких провода одинакового сечения, мин. 0, 2 мм²
2 гибких провода одинакового сечения, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 25 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 2, 5 мм²
Сечение с гребенчатым мостиком, жестк.. макс. 4 мм²
Сечение с гребенчатым мостиком, гибк.. макс. 4 мм²
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Калиберная пробка A4
Резьба винтов M3
Мин. момент затяжки 0, 6 Нм
Момент затяжки, макс. 0, 8 Нм
4. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V2
5. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141126
ECl@ss 8.0 27141126
ECl@ss 9.0 27141126
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000902
ETIM 6.0 EC000902
ETIM 7.0 EC000902
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

3295.98
