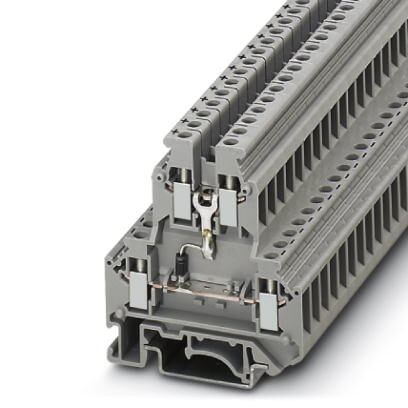

Клеммный блок, со встроенным диодом, Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение1300 В, допустимый ток нагрузки при длительной работе0,5 А., номинальное напряжение500 В, номинальный ток32 A, тип подключенияВинтовые зажимы, количество точек подсоединения4, cечение0,2 мм² - 4 мм², AWG 24 - 12, ширина6,2 мм, цветcерый, тип монтажаNS 35/7,5, NS 35/15, NS 32
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение1300 В, допустимый ток нагрузки при длительной работе0, 5 А. |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 4 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 32 A |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение UN | 500 В (Данные основаны на электрической прочности по отношению к соседней клемме или монтажной рейке. ) |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 6, 2 мм |
| Длина | 56 мм |
| Высота NS 35/7,5 | 62 мм |
| Высота NS 35/15 | 69, 5 мм |
| Высота NS 32 | 67 мм |
3. Характеристики клемм
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2, 5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1, 5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 гибких провода одинакового сечения, макс. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 25 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 1, 5 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 4 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 2, 5 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Калиберная пробка | A4 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0, 6 Нм |
| Момент затяжки, макс. | 0, 8 Нм |
4. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141127 |
| ECl@ss 8.0 | 27141127 |
| ECl@ss 9.0 | 27141127 |
7. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000903 |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
