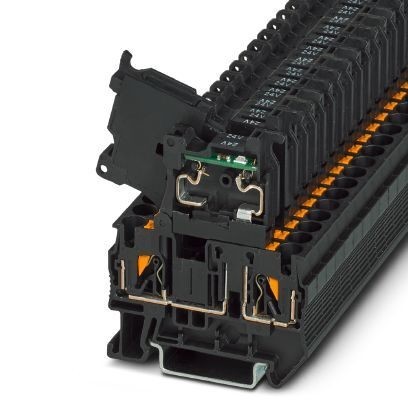

Рычажные клеммы с держателем предохранителя, цвет черный, для блоков предохранителей 5 x 20 мм, с индикатором для 24 В AC/DC
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением. |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 4 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Макс. мощность потерь при номинальных условиях | 1, 6 Вт |
| Предохранитель | G / 5 x 20 |
| Тип предохранителя | Стекло / керамика / ... |
| Расчетное импульсное напряжение | 4 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Рассеиваемая мощность, макс. | макс. 1, 6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) |
| макс. 1, 6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) | |
| макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) | |
| макс. 2, 5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании) | |
| Диапазон напряжений, индикатор | 12 В AC/DC ... 30 В AC/DC |
| Диапазон токов, индикатор | 0, 31 мА ... 0, 95 мА |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Максимальный ток нагрузки | 6, 3 A (при сечении жесткого провода 6 мм²) |
| Номинальный ток IN | 6, 3 A |
| Номинальное напряжение UN | 24 В |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 6, 2 мм |
| Длина | 56 мм |
| Высота NS 35/7,5 | 64, 8 мм |
| Высота NS 35/15 | 72, 3 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
4. Характеристики клемм
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 1 мм² |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Калиберная пробка | A4 |
5. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| МЭК 60947-7-3 | |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
8. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
9. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
