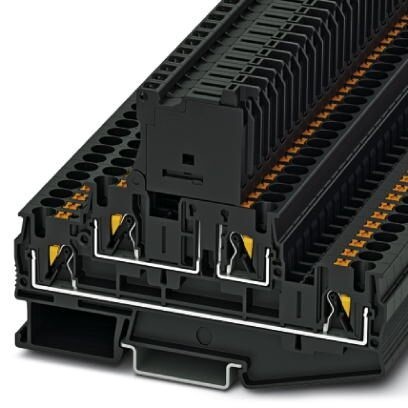

Клеммы для установки предохранителей PTTB 4-HESILED 24 (5X20)

Описание

Характеристики

Клеммы для установки предохранителей, тип предохранителяСтекло / керамика / ..., тип подключенияЗажимы Push-in, cечение 0,2 мм²- 6 мм², AWG24 - 10, номинальный ток28 A, номинальное напряжение24 В, ширина6,2 мм, тип предохранителейG / 5 x 20, тип монтажаNS 35/7,5, NS 35/15, цветчерный

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
Указание Ток определяется предохранителем, напряжение определяется световым индикатором
Количество ярусов 2
Количество точек подключения 4
Номинальное сечение 4 мм²
Цвет черный
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Макс. мощность потерь при номинальных условиях 1, 02 Вт
Предохранитель G / 5 x 20
Тип предохранителя Стекло / керамика / ...
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Рассеиваемая мощность, макс. макс. 1, 6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
макс. 1, 6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки )
макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании)
макс. 2, 5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)
Диапазон напряжений, индикатор 12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор 0, 31 мА ... 0, 95 мА
Подключение согласно стандарту МЭК 60947-7-1
Максимальный ток нагрузки 32 A (bei 6 mm² Leiterquerschnitt starr)
Номинальный ток IN 28 A
Номинальное напряжение UN 24 В
Подключение согласно стандарту МЭК 60947-7-3
Максимальный ток нагрузки (верхний ярус) 6, 3 A (Ток определяется установленным предохранителем.)
Номинальный ток IN (верхний ярус) 6, 3 A
Номинальное напряжение UN 24 В
Открытая боковая стенка Нет
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень 0, 964 (м/с2)2/Гц
Ускорение 0, 58г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара Полусинусоида
Ускорение 5г
Продолжительность удара 30 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 6, 2 мм
Длина 102, 9 мм
Высота NS 35/7,5 75, 5 мм
Высота NS 35/15 83 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
4. Характеристики клемм
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 6 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
Тип подключения Зажимы Push-in
Длина оголяемой части 10 мм ... 12 мм
Калиберная пробка A4
5. Стандарты и предписания
Подключение согласно стандарту МЭК 60947-7-1
МЭК 60947-7-3
Класс воспламеняемости согласно UL 94 V0
6. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
7. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141116
ECl@ss 8.0 27141116
ECl@ss 9.0 27141116
8. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000899
ETIM 4.0 EC000899
ETIM 5.0 EC000899
ETIM 6.0 EC000899
ETIM 7.0 EC000899
9. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
