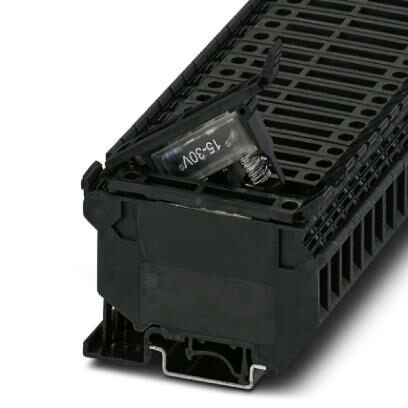

Клеммы для установки предохранителей UK5-HESILED 24

Описание

Характеристики

Клеммные модули для установки предохранителя, сечение0,2 - 4 мм², AWG26 - 10, ширина8,2 мм, цветчерный

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
Указание Для маркировки клемм используйте маркировочный материал с делением 8, 2 мм.
Для маркировки рычагов используйте маркировочный материал с делением 6, 2 мм.
Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением.
Количество ярусов 1
Количество точек подключения 2
Номинальное сечение 4 мм²
Цвет черный
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Макс. мощность потерь при номинальных условиях 1, 02 Вт
Предохранитель G / 5 x 20 / 5 x 25 / 5 x 30
Тип предохранителя Стекло / керамика / ...
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Диапазон напряжений, индикатор 15 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор 3, 5 мА ... 8, 1 мА
Подключение согласно стандарту МЭК 60947-7-3
Максимальный ток нагрузки 6, 3 A (Ток определяется установленным предохранителем.)
Номинальный ток IN 6, 3 A
Номинальное напряжение UN 24 В
Подключение согласно стандарту МЭК 60947-7-3
Расчетное рабочее напряжение 250 В
Открытая боковая стенка Нет
Полюсов 1
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень 1, 857 (м/с2)2/Гц
Ускорение 0, 8 г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара Полусинусоида
Ускорение 5г
Продолжительность удара 30 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
2. Размеры
Ширина 8, 2 мм
Длина 72, 5 мм
Высота NS 35/7,5 56, 5 мм
Высота NS 35/15 64 мм
Высота NS 32 61, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
4. Характеристики клемм
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
Сечение с гребенчатым мостиком, жестк.. макс. 4 мм²
Сечение с гребенчатым мостиком, гибк.. макс. 4 мм²
2 жестких провода одинакового сечения, мин. 0, 2 мм²
2 жестких провода одинакового сечения, макс. 1, 5 мм²
2 гибких провода одинакового сечения, мин. 0, 2 мм²
2 гибких провода одинакового сечения, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 25 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 1, 5 мм²
Сечение с гребенчатым мостиком, жестк.. макс. 4 мм²
Сечение с гребенчатым мостиком, гибк.. макс. 4 мм²
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Калиберная пробка A4
Резьба винтов M3
Мин. момент затяжки 0, 6 Нм
Момент затяжки, макс. 0, 8 Нм
5. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-3
Класс воспламеняемости согласно UL 94 V0
6. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
7. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141116
ECl@ss 8.0 27141116
ECl@ss 9.0 27141116
8. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000899
ETIM 4.0 EC000899
ETIM 5.0 EC000899
ETIM 6.0 EC000899
ETIM 7.0 EC000899
9. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

4389.78

Указание	Для маркировки клемм используйте маркировочный материал с делением 8, 2 мм.
	Для маркировки рычагов используйте маркировочный материал с делением 6, 2 мм.
	Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением.
Количество ярусов	1
Количество точек подключения	2
Номинальное сечение	4 мм²
Цвет	черный
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Макс. мощность потерь при номинальных условиях	1, 02 Вт
Предохранитель	G / 5 x 20 / 5 x 25 / 5 x 30
Тип предохранителя	Стекло / керамика / ...
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Диапазон напряжений, индикатор	15 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	3, 5 мА ... 8, 1 мА
Подключение согласно стандарту	МЭК 60947-7-3
Максимальный ток нагрузки	6, 3 A (Ток определяется установленным предохранителем.)
Номинальный ток IN	6, 3 A
Номинальное напряжение UN	24 В
Подключение согласно стандарту	МЭК 60947-7-3
Расчетное рабочее напряжение	250 В
Открытая боковая стенка	Нет
Полюсов	1
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень	1, 857 (м/с2)2/Гц
Ускорение	0, 8 г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на ударопрочность	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C

Ширина	8, 2 мм
Длина	72, 5 мм
Высота NS 35/7,5	56, 5 мм
Высота NS 35/15	64 мм
Высота NS 32	61, 5 мм

Температура окружающей среды (при эксплуатации)	-60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 55 °C ()
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C

Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	4 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	4 мм²
2 жестких провода одинакового сечения, мин.	0, 2 мм²
2 жестких провода одинакового сечения, макс.	1, 5 мм²
2 гибких провода одинакового сечения, мин.	0, 2 мм²
2 гибких провода одинакового сечения, макс.	1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин.	0, 25 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс.	1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин.	0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс.	1, 5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	4 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	4 мм²
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Резьба винтов	M3
Мин. момент затяжки	0, 6 Нм
Момент затяжки, макс.	0, 8 Нм

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27141100
ECl@ss 4.1	27141100
ECl@ss 5.0	27141100
ECl@ss 5.1	27141100
ECl@ss 6.0	27141100
ECl@ss 7.0	27141116
ECl@ss 8.0	27141116
ECl@ss 9.0	27141116

ETIM 2.0	EC000897
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
ETIM 7.0	EC000899

UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 18.0	39121410
UNSPSC 19.0	39121410
UNSPSC 20.0	39121410
UNSPSC 21.0	39121410
