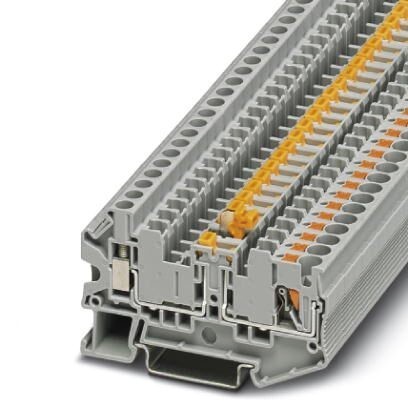

Клеммы с ножевыми размыкателями, с винтами для крепления контрольных штекеров 4 мм, тип подключенияЗажимы Push-in, Винтовые зажимы, cечение0,2 мм² - 6 мм², AWG24 - 12, ширина6,2 мм, цветcерый, монтажNS 35/7,5, NS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 4 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1, 02 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Тип подключения | Зажимы Push-in |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 20 A |
| Номинальный ток IN | 20 A |
| Номинальное напряжение UN | 400 В |
| Тип подключения | Винтовые зажимы |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 20 A |
| Номинальный ток IN | 20 A |
| Номинальное напряжение UN | 400 В |
| Открытая боковая стенка | Да |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514) 2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 7, 3 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1, 89 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 0, 2 мм²/0, 2 кг |
| 4 мм²/0, 9 кг | |
| 6 мм²/1, 4 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 0, 2 мм² |
| Растягивающее усилие, заданное значение | 10 Н |
| Испытание на растяжение, сечение провода | 4 мм² |
| Растягивающее усилие, заданное значение | 60 Н |
| Испытание на растяжение, сечение провода | 6 мм² |
| Растягивающее усилие, заданное значение | 80 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 1 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3, 2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2, 5 мм² |
| Кратковременный ток | 0, 3 кA |
| Результат испытаний на старение | Испытание проведено |
| Испытание на старение безвинтовых клемм Температурные циклы | 192 |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6, 12 (м/с2)2/Гц |
| Ускорение | 3, 12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27, 5 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 6, 2 мм |
| Длина | 71 мм |
| Высота NS 35/7,5 | 42, 8 мм |
| Высота NS 35/15 | 50, 3 мм |
| Ширина крышки | 2, 2 мм |
3. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Длина оголяемой части | 10 мм ... 12 мм |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0, 5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Калиберная пробка | A4 |
| Тип подключения | Винтовые зажимы |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0, 6 Нм |
| Момент затяжки, макс. | 0, 8 Нм |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1, 5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 гибких провода одинакового сечения, макс. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 2 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 25 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 2, 5 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141126 |
| ECl@ss 8.0 | 27141126 |
| ECl@ss 9.0 | 27141126 |
7. ETIM
| ETIM 4.0 | EC000902 |
| ETIM 5.0 | EC000902 |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
8. UNSPSC
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
