Проходная мини-клемма MSB 2,5

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF148807

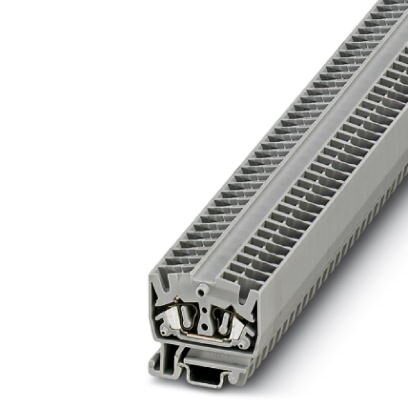

Проходная мини-клемма MSB 2,5
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:90.88
Категории: Клеммы и разъемы
Описание
Характеристики

Проходная мини-клемма, номинальное напряжение800 В, номинальный ток24 A, тип подключенияПружинный зажим, количество точек подсоединения2, cечение0,08 мм²  -  4 мм², AWG   28  -  12, ширина5,2 мм, высота22 мм, цветcерый, тип монтажаNS 15


Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов1
Количество точек подключения2
Потенциалы1
Номинальное сечение2, 5 мм²
Цветcерый
Изоляционный материалPA
Класс воспламеняемости согласно UL 94V0
Расчетное импульсное напряжение8 кВ
Степень загрязнения3
Категория перенапряженияIII
Группа изоляционного материалаI
Макс. мощность потерь при номинальных условиях0, 77 Вт
Температура окружающей среды (при эксплуатации)-60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)-25 °C ... 55 °C ()
Температура окружающей среды (при монтаже)-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)-5 °C ... 70 °C
Максимальный ток нагрузки30 A (для кабеля сечением 4  мм² Поперечное сечение)
Номинальный ток IN24 A
Номинальное напряжение UN800 В
Открытая боковая стенкаДа
Спецификация испытания защиты от прикосновенийDIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении рукамиобеспечивается
Безопасность при прикосновении пальцамиобеспечивается
Результат испытаний импульсным напряжениемИспытание проведено
Заданное значение испытательного импульсного напряжения9, 8 кВ
Результат испытания с изменением напряженияИспытание проведено
Заданное значение испытательного переменного напряжения2 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)Испытание проведено
Результат испытания на изгибИспытание проведено
Испытание на изгиб Скорость вращения10 об/мин.
Испытание на изгиб при вращении135
Испытание на изгиб Сечение провода/Масса0, 08 мм² / 0, 1 кг
2, 5 мм²/0, 7 кг
4 мм²/0, 9 кг
Результат испытания на растяжениеИспытание проведено
Испытание на растяжение, сечение провода0, 08 мм²
Растягивающее усилие, заданное значение5 Н
Испытание на растяжение, сечение провода2, 5 мм²
Растягивающее усилие, заданное значение50 Н
Испытание на растяжение, сечение провода4 мм²
Растягивающее усилие, заданное значение60 Н
Результат испытания на прочность насадки на крепежное основаниеИспытание проведено
Прочность насадки на крепежное основаниеNS 15
Заданное значение1 Н
Результат проверки падением напряженияИспытание проведено
Требования, падение напряжения≤ 3, 2 мВ
Результат испытания на нагреваниеИспытание проведено
Результат проверки стойкости к току КЗИспытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода2, 5 мм²
Кратковременный ток0, 3 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода4 мм²
Кратковременный ток0, 48 кA
Результат термических испытанийИспытание проведено
Испытание на старение безвинтовых клемм Температурные циклы192
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия30 c
Результат испытаний на старениеИспытание проведено
Результат испытания на колебания, широкополосные шумыИспытание проведено
Спецификация испытания на колебания, широкополосные шумыDIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытанияИспытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытанияот f1 = 5 Гц до f2 = 150 Гц
ASD-уровень1, 857 (м/с2)2/Гц
Ускорение0, 8 г
Продолжительность испытания на каждую ось5 ч
Направления испытанияX-, Y- и Z-ось
Результат испытания на ударопрочностьИспытание проведено
Спецификация испытания на ударопрочностьDIN EN 50155 (VDE 0115-200) 2008-03
Форма удараПолусинусоида
Ускорение
Продолжительность удара30 мс
Количество ударов в 1 направлении3
Направления испытанияX-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Статическое использование изоляционного материала на холоде-60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3
2. Размеры
Ширина5, 2 мм
Ширина крышки4 мм
Длина32 мм
Высота22 мм
Высота NS 1530 мм
3. Характеристики клемм
Подключение1. ярус
Тип подключенияПружинный зажим
Длина снятия изоляции8 мм
Подключение согласно стандартуМЭК  60947-7-1
Сечение жесткого проводника мин.0, 08 мм²
Сечение жесткого проводника макс.4 мм²
Сечение провода AWG мин.28
Сечение провода AWG макс.12
Сечение гибкого проводника мин.0, 08 мм²
Сечение гибкого проводника макс.2, 5 мм²
Мин. сечение гибкого проводника AWG28
Сечение гибкого проводника AWG, макс.14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.2, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс.0, 5 мм²
Подключение согласно стандартуМЭК/EN  60079-7
Сечение провода AWG мин.28
Сечение провода AWG макс.12
Мин. сечение гибкого проводника AWG28
Сечение гибкого проводника AWG, макс.14
Калиберная пробкаA3
4. Стандарты и предписания
Подключение согласно стандартуCSA
МЭК  60947-7-1
Класс воспламеняемости согласно UL 94V0
5. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.027141100
ECl@ss 4.127141100
ECl@ss 5.027141100
ECl@ss 5.127141100
ECl@ss 6.027141100
ECl@ss 7.027141120
ECl@ss 8.027141120
ECl@ss 9.027141120
7. ETIM
ETIM 2.0EC000902
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
8. UNSPSC
UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
