Проходные клеммы UK 35 купить в интернет-магазине

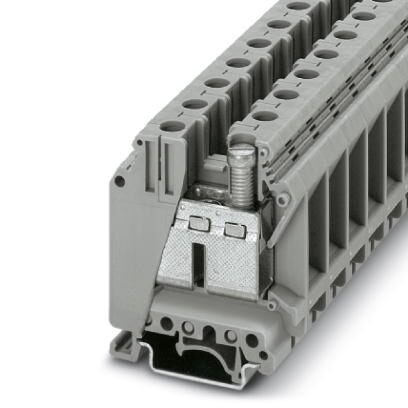

Проходные клеммы UK 35

Описание

Характеристики

Проходные клеммы, номинальное напряжение1000 В, номинальный ток125 A, тип подключенияВинтовые зажимы, количество точек подсоединения2, cечение0,75 мм² - 50 мм², AWG 18 - 1/0, ширина15,1 мм, цветcерый, тип монтажаNS 35/7,5, NS 35/15, NS 32

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов 1
Количество точек подключения 2
Потенциалы 1
Номинальное сечение 35 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 4, 06 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Максимальный ток нагрузки 150 A (для кабеля сечением 50 мм² Поперечное сечение)
Номинальный ток IN 125 A
Номинальное напряжение UN 1000 В
Открытая боковая стенка Нет
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 9, 8 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 2, 2 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0, 75 мм² / 0, 4 кг
35 мм²/6, 8 кг
50 мм² / 9, 5 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0, 75 мм²
Растягивающее усилие, заданное значение 30 Н
Испытание на растяжение, сечение провода 35 мм²
Растягивающее усилие, заданное значение 190 Н
Испытание на растяжение, сечение провода 50 мм²
Растягивающее усилие, заданное значение 236 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 32/NS 35
Заданное значение 10 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 35 мм²
Кратковременный ток 4, 2 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 50 мм²
Кратковременный ток 6 кA
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27, 5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 15, 1 мм
Длина 50 мм
Высота NS 35/7,5 62 мм
Высота NS 35/15 69, 5 мм
Высота NS 32 67 мм
3. Характеристики клемм
Тип подключения Винтовые зажимы
Резьба винтов M6
Длина снятия изоляции 16 мм
Мин. момент затяжки 3, 2 Нм
Момент затяжки, макс. 3, 7 Нм
Подключение согласно стандарту МЭК 60947-7-1
Сечение жесткого проводника мин. 0, 75 мм²
Сечение жесткого проводника макс. 50 мм²
Сечение провода AWG мин. 18
Сечение провода AWG макс. 1/0
Сечение гибкого проводника мин. 0, 75 мм²
Сечение гибкого проводника макс. 35 мм²
Мин. сечение гибкого проводника AWG 18
Сечение гибкого проводника AWG, макс. 2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 75 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 35 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 35 мм²
2 жестких провода одинакового сечения, мин. 0, 75 мм²
2 жестких провода одинакового сечения, макс. 16 мм²
2 гибких провода одинакового сечения, мин. 0, 75 мм²
2 гибких провода одинакового сечения, макс. 10 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 75 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 6 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 75 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 10 мм²
Подключение согласно стандарту МЭК/EN 60079-7
Сечение жесткого проводника мин. 0, 75 мм²
Сечение жесткого проводника макс. 50 мм²
Сечение провода AWG мин. 18
Сечение провода AWG макс. 1
Сечение гибкого проводника мин. 0, 75 мм²
Сечение гибкого проводника макс. 35 мм²
Калиберная пробка B9
4. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
