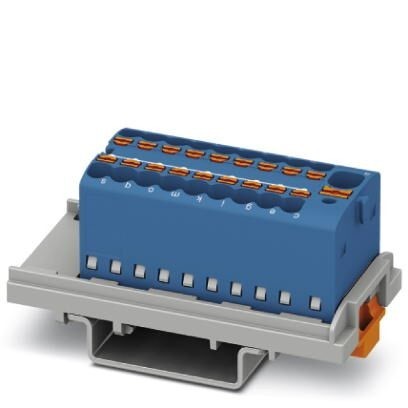

Распределительный блок, номинальное напряжение500 В, номинальный ток17,5 A, тип подключенияЗажимы Push-in, Зажимы Push-in, количество точек подсоединения19, cечение0,14 мм² - 2,5 мм², AWG 26 - 14, ширина21,6 мм, цветсиний, тип монтажаNS 35/7,5, NS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 19 |
| Номинальное сечение | 1, 5 мм² |
| Номинальное сечение ввода питания | 4 мм² |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 22 A (при сечении проводника 2, 5 мм²) |
| Суммарный ток, максимальный | 32 A |
| Номинальный ток IN | 17, 5 A |
| Номинальное напряжение UN | 500 В |
| Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
| Суммарный ток, максимальный | 41 A |
| Номинальный ток IN | 41 A |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 21, 6 мм |
| Длина | 58, 1 мм |
| Высота NS 35/7,5 | 28, 4 мм |
| Высота NS 15 | 26, 4 мм |
3. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 8 мм ... 10 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 0, 14 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 14 |
| Сечение гибкого проводника мин. | 0, 14 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1, 5 мм² |
| Сечение жесткого проводника мин. | 0, 34 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 34 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 34 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1, 5 мм² |
| Калиберная пробка | A3 |
| Подключение | Ярус ввода питания |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Подключение согласно стандарту | МЭК 60998-2-2 |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 2 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| МЭК 60998-2-2 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. eCl@ss
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
6. ETIM
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
