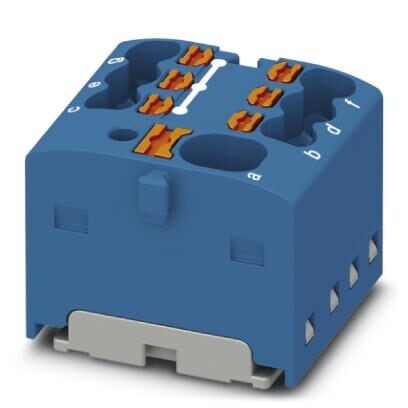

Распределительный блок, Базовая клемма с питанием, номинальное напряжение450 В, номинальный ток17,5 A, тип подключенияЗажимы Push-in, Зажимы Push-in, количество точек подсоединения7, cечение0,14 мм² - 2,5 мм², AWG 26 - 14, ширина19 мм, высота17,7 мм, цветсиний, тип монтажакрепление защелками на адаптере для монтажной рейки
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 7 |
| Номинальное сечение | 1, 5 мм² |
| Номинальное сечение ввода питания | 4 мм² |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 41 A |
| Суммарный ток, максимальный | 32 A |
| Номинальный ток IN | 17, 5 A |
| Номинальное напряжение UN | 450 В |
| Максимальный ток нагрузки | 41 A (при подсоединении проводника 6 мм²) |
| Суммарный ток, максимальный | 41 A |
| Номинальный ток IN | 41 A |
| Открытая боковая стенка | Нет |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2018-05 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6, 12 (м/с2)2/Гц |
| Ускорение | 3, 12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2018-05 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27, 5 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 19 мм |
| Длина | 21, 6 мм |
| Высота | 17, 7 мм |
3. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 8 мм ... 10 мм |
| Подключение согласно стандарту | МЭК 60998-2-2 |
| Сечение жесткого проводника мин. | 0, 14 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 14 |
| Сечение гибкого проводника мин. | 0, 14 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1, 5 мм² |
| Сечение жесткого проводника мин. | 0, 34 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 34 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 34 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1, 5 мм² |
| Калиберная пробка | A3 |
| Подключение | Ярус ввода питания |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Подключение согласно стандарту | МЭК 60998-2-2 |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 2 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60998-2-2 |
| МЭК 60998-2-2 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. eCl@ss
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
6. ETIM
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
