Болтовые клеммы RT 8 купить в интернет-магазине

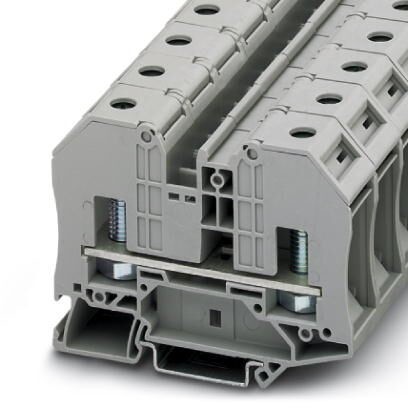

Болтовые клеммы RT 8

Описание

Характеристики

Болтовые клеммы, номинальное напряжение 1000 В, номинальный ток 125 A, тип подключенияБолтовые клеммы, длина 84 мм, ширина 20,3 мм, цвет cерый, монтажNS 35/7,5, NS 35/15

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Указание Вниманиепри установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!
Полюсов 1
Количество ярусов 1
Количество точек подключения 2
Потенциалы 1
Номинальное сечение 35 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Обрабатывающая промышленность
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 4, 06 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Максимальный ток нагрузки 125 A (Для кабеля сечением 35 мм²)
Номинальный ток IN 125 A
Номинальное напряжение UN 1000 В (Расчетное напряжение при открытой перегородке 500 В)
Открытая боковая стенка Да
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками гарантируется
Безопасность при прикосновении пальцами гарантируется
Инструкция по защите от прикосновения Защита от прикосновения обеспечивается только с изолированным кабельным наконечником и закрытой боковой крышкой.
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 9, 8 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 2, 2 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 35
Заданное значение 10 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 35 мм²
Кратковременный ток 4, 2 кA
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень 0, 02 g²/Гц
Ускорение 0, 8 г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара Полусинусоида
Ускорение 5г
Продолжительность удара 30 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 20, 3 мм
Ширина крышки 2, 2 мм
Длина 84 мм
Высота NS 35/7,5 63, 8 мм
Высота NS 35/15 71, 3 мм
3. Характеристики клемм
Подключение 1. ярус
Тип подключения Болтовые клеммы
Длина оголяемой части Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту МЭК 60947-7-1
Подсоединение кабельного наконечника по стандарту DIN 46234 1980-03
Мин. сечение соединения кабельного наконечника 2, 5 мм²
Макс. сечение соединения кабельного наконечника 35 мм²
AWG мин. 14
AWG макс. 2
Диаметр рыма мин. 8, 4 мм
Ширина кабельного наконечника макс. 16 мм
Диаметр болта 8 мм
Резьба винтов M8
Мин. момент затяжки 4, 5 Нм
Момент затяжки, макс. 5 Нм
Подсоединение кабельного наконечника по стандарту DIN 46235 1983-07
Мин. сечение соединения кабельного наконечника 16 мм²
Макс. сечение соединения кабельного наконечника 25 мм²
Диаметр рыма мин. 8, 4 мм
Ширина кабельного наконечника макс. 14 мм
Диаметр болта 8 мм
Резьба винтов M8
Мин. момент затяжки 4, 5 Нм
Момент затяжки, макс. 5 Нм
Подсоединение кабельного наконечника по стандарту DIN 46237 1970-07
Мин. сечение соединения кабельного наконечника 2, 5 мм²
Макс. сечение соединения кабельного наконечника 6 мм²
Диаметр рыма мин. 8, 4 мм
Ширина кабельного наконечника макс. 14 мм
Диаметр болта 8 мм
4. Стандарты и предписания
Подключение согласно стандарту CUL
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Бренд

Phoenix Contact

Указание	Вниманиепри установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!
Полюсов	1
Количество ярусов	1
Количество точек подключения	2
Потенциалы	1
Номинальное сечение	35 мм²
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Макс. мощность потерь при номинальных условиях	4, 06 Вт
Температура окружающей среды (при эксплуатации)	-60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 55 °C ()
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Максимальный ток нагрузки	125 A (Для кабеля сечением 35 мм²)
Номинальный ток IN	125 A
Номинальное напряжение UN	1000 В (Расчетное напряжение при открытой перегородке 500 В)
Открытая боковая стенка	Да
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Инструкция по защите от прикосновения	Защита от прикосновения обеспечивается только с изолированным кабельным наконечником и закрытой боковой крышкой.
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного импульсного напряжения	9, 8 кВ
Результат испытания с изменением напряжения	Испытание проведено
Заданное значение испытательного переменного напряжения	2, 2 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	10 Н
Результат проверки падением напряжения	Испытание проведено
Требования, падение напряжения	≤ 3, 2 мВ
Результат испытания на нагревание	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм²
Кратковременный ток	4, 2 кA
Результат термических испытаний	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень	0, 02 g²/Гц
Ускорение	0, 8 г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на ударопрочность	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3

Ширина	20, 3 мм
Ширина крышки	2, 2 мм
Длина	84 мм
Высота NS 35/7,5	63, 8 мм
Высота NS 35/15	71, 3 мм

Подключение	1. ярус
Тип подключения	Болтовые клеммы
Длина оголяемой части	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Подсоединение кабельного наконечника по стандарту	DIN 46234 1980-03
Мин. сечение соединения кабельного наконечника	2, 5 мм²
Макс. сечение соединения кабельного наконечника	35 мм²
AWG мин.	14
AWG макс.	2
Диаметр рыма мин.	8, 4 мм
Ширина кабельного наконечника макс.	16 мм
Диаметр болта	8 мм
Резьба винтов	M8
Мин. момент затяжки	4, 5 Нм
Момент затяжки, макс.	5 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46235 1983-07
Мин. сечение соединения кабельного наконечника	16 мм²
Макс. сечение соединения кабельного наконечника	25 мм²
Диаметр рыма мин.	8, 4 мм
Ширина кабельного наконечника макс.	14 мм
Диаметр болта	8 мм
Резьба винтов	M8
Мин. момент затяжки	4, 5 Нм
Момент затяжки, макс.	5 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46237 1970-07
Мин. сечение соединения кабельного наконечника	2, 5 мм²
Макс. сечение соединения кабельного наконечника	6 мм²
Диаметр рыма мин.	8, 4 мм
Ширина кабельного наконечника макс.	14 мм
Диаметр болта	8 мм

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27141100
ECl@ss 4.1	27141100
ECl@ss 5.0	27141100
ECl@ss 5.1	27141100
ECl@ss 6.0	27141100
ECl@ss 7.0	27141120
ECl@ss 8.0	27141120
ECl@ss 9.0	27141120

ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM 7.0	EC000897

UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 18.0	39121410
UNSPSC 19.0	39121410
UNSPSC 20.0	39121410
UNSPSC 21.0	39121410
