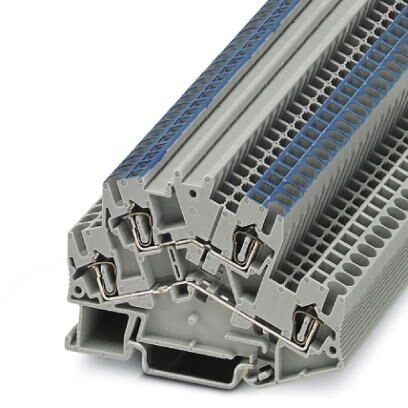

Двухъярусная пружинная клемма STTBS 2,5-L/N

Описание

Характеристики

Двухъярусная пружинная клемма, тип подключенияПружинный зажим, cечение0,08 мм² - 4 мм², AWG28 - 12, ширина5,2 мм, цветcерый, тип монтажаNS 35/7,5, NS 35/15

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов 2
Количество точек подключения 4
Номинальное сечение 2, 5 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 0, 77 Вт (при подключении нескольких ярусов значение увеличивается)
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C)
30 %
70 %
Дополнительный текст For a short time, not exceeding 24 h, -60 to +70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Подключение согласно стандарту МЭК 60947-7-1
Номинальный ток IN 22 A
Максимальный ток нагрузки 26 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN 500 В
Открытая боковая стенка Да
Спецификация испытания защиты от прикосновений DIN EN 60529 (VDE 0470-1) 2000-09
Безопасность при прикосновении руками гарантируется
Безопасность при прикосновении пальцами гарантируется
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 7, 3 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 1, 89 кВ
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0, 2 мм²/0, 2 кг
2, 5 мм²/0, 7 кг
4 мм²/0, 9 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0, 2 мм²
Растягивающее усилие, заданное значение 10 Н
Испытание на растяжение, сечение провода 2, 5 мм²
Растягивающее усилие, заданное значение 50 Н
Испытание на растяжение, сечение провода 4 мм²
Растягивающее усилие, заданное значение 60 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 35
Заданное значение 1 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Требуется падение напряжения на 2-м ярусе ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 2, 5 мм²
Кратковременный ток 0, 3 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 4 мм²
Кратковременный ток 0, 48 кA
Результат испытаний на старение Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы 192
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Относительный температурный индекс изоляционного материала (Elec.UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27, 5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 5, 2 мм
Длина 78 мм
Высота NS 35/7,5 55 мм
Высота NS 35/15 62, 5 мм
3. Характеристики клемм
Тип подключения Пружинный зажим
Сечение жесткого проводника мин. 0, 08 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 08 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 28
Сечение провода AWG макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 0, 5 мм²
Длина снятия изоляции 10 мм
4. Стандарты и предписания
Подключение согласно стандарту МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
