Двухъярусные клеммы UKK 5 BU купить в интернет-магазине

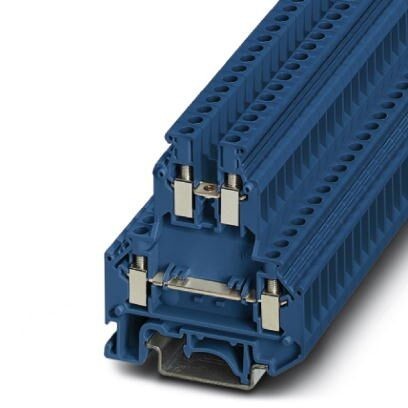

Двухъярусные клеммы UKK 5 BU

Описание

Характеристики

Двухъярусные клеммы, тип подключенияВинтовые зажимы, cечение0,2 мм² - 4 мм², AWG24 - 12, ширина6,2 мм, цветсиний, тип монтажаNS 35/7,5, NS 35/15, NS 32

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Количество ярусов 2
Количество точек подключения 4
Номинальное сечение 4 мм²
Цвет синий
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 1, 02 Вт (при подключении нескольких ярусов значение увеличивается)
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Подключение согласно стандарту МЭК 60947-7-1
Номинальный ток IN 32 A
Максимальный ток нагрузки 32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN 500 В
Открытая боковая стенка Да
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 7, 3 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 1, 89 кВ
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0, 2 мм²/0, 2 кг
4 мм²/0, 9 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0, 2 мм²
Растягивающее усилие, заданное значение 10 Н
Испытание на растяжение, сечение провода 4 мм²
Растягивающее усилие, заданное значение 60 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 32/NS 35
Заданное значение 1 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 4 мм²
Кратковременный ток 0, 48 кA
Результат термических испытаний Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Относительный температурный индекс изоляционного материала (Elec.UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 6, 2 мм
Длина 56 мм
Высота NS 35/7,5 62 мм
Высота NS 35/15 69, 5 мм
Высота NS 32 67 мм
3. Характеристики клемм
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2, 5 мм²
Сечение с гребенчатым мостиком, жестк.. макс. 4 мм²
Сечение с гребенчатым мостиком, гибк.. макс. 2, 5 мм²
2 жестких провода одинакового сечения, мин. 0, 2 мм²
2 жестких провода одинакового сечения, макс. 1, 5 мм²
2 гибких провода одинакового сечения, мин. 0, 2 мм²
2 гибких провода одинакового сечения, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 25 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 1, 5 мм²
Сечение с гребенчатым мостиком, жестк.. макс. 4 мм²
Сечение с гребенчатым мостиком, гибк.. макс. 2, 5 мм²
Длина снятия изоляции 8 мм
Резьба винтов M3
Мин. момент затяжки 0, 6 Нм
Момент затяжки, макс. 0, 8 Нм
4. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Бренд

Phoenix Contact
