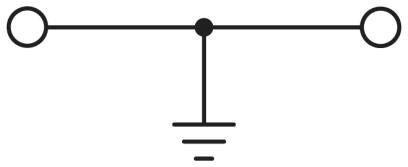

Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение 0,75 мм² - 35 мм², AWG 18 - 2, ширина 15 мм, цвет желто-зел., тип монтажаNS 35/7,5, NS 35/15, NS 32
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 35 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Расчетное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 4, 06 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Открытая боковая стенка | Нет |
| Крепление скобами | 2, 5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5) |
| Полюсов | 1 |
2. Размеры
| Ширина | 15 мм |
| Длина | 55 мм |
| Высота NS 35/7,5 | 51 мм |
| Высота NS 35/15 | 58, 5 мм |
| Высота NS 32 | 56 мм |
3. Характеристики клемм
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Сечение жесткого проводника мин. | 0, 75 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 0, 75 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 75 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 75 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 6 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 16 мм |
| Резьба винтов | M6 |
| Мин. момент затяжки | 3, 2 Нм |
| Момент затяжки, макс. | 3, 7 Нм |
4. Стандарты и предписания
| Подключение согласно стандарту | UL |
| МЭК 60947-7-2 | |
| Класс воспламеняемости согласно UL 94 | V2 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141141 |
| ECl@ss 8.0 | 27141141 |
| ECl@ss 9.0 | 27141141 |
7. ETIM
| ETIM 2.0 | EC000901 |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
