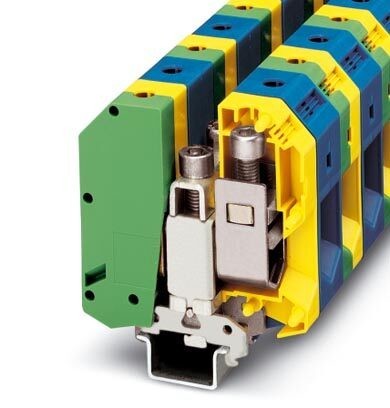

Заземляющие клеммы для выполнения проводки в зданиях, Блок PE/N состоит из одной клеммы защитного провода желто-зеленого цвета и одной синей клеммы с винтовой перемычкой, Винтовые зажимы, cечение 25 мм² - 95 мм², AWG 3 - 3/0, ширина 50 мм, цвет желто-зел., тип монтажаNS 35/7,5, NS 35/15, NS 32
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Винты с шестигранным углублением |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 95 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 7, 54 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 232 A (для кабеля сечением 95 мм² Поперечное сечение) |
| Номинальный ток IN | 232 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
| Крепление скобами | 15 Нм ... 20 Нм (Основание из полиэтилена с крепежным винтом, M8) |
2. Размеры
| Ширина | 50 мм |
| Длина | 83 мм |
| Высота NS 35/7,5 | 99 мм |
| Высота NS 35/15 | 106, 5 мм |
| Высота NS 32 | 104 мм |
3. Характеристики клемм
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M8 |
| Длина снятия изоляции | 33 мм |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Указание | ВниманиеВ разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение провода AWG мин. | 3 |
| Сечение провода AWG макс. | 3/0 |
| Сечение гибкого проводника мин. | 35 мм² |
| Сечение гибкого проводника макс. | 95 мм² |
| Мин. сечение гибкого проводника AWG | 2 |
| Сечение гибкого проводника AWG, макс. | 2/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141125 |
| ECl@ss 8.0 | 27141125 |
| ECl@ss 9.0 | 27141125 |
7. ETIM
| ETIM 2.0 | EC000901 |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
4595.88
