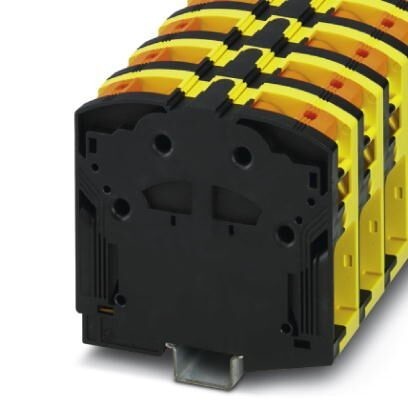

Клемма для высокого тока, номинальное напряжение1500 В DC / 1000 В AC, номинальный ток309 A, тип подключенияЗажим Power-Turn, количество точек подсоединения2, полюсов1, cечение95 мм² - 185 мм², AWG 3/0 - 350 kcmil, ширина31 мм, цветчерный/желтый, тип монтажаNS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 1 |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 150 мм² |
| Цвет | черный/желтый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 11, 21 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм² Поперечное сечение) |
| Номинальный ток IN | 309 A |
| Номинальное напряжение UN | 1500 В DC |
| 1000 В AC | |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 31 мм |
| Длина | 116, 4 мм |
| Высота NS 35/15 | 116, 5 мм |
3. Характеристики клемм
| Подключение | 1. ярус |
| Тип подключения | Зажим Power-Turn |
| Длина снятия изоляции | 40 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 95 мм² |
| Сечение жесткого проводника макс. | 185 мм² |
| Сечение провода AWG мин. | 3/0 |
| Сечение провода AWG макс. | 350 kcmil |
| Сечение гибкого проводника мин. | 95 мм² |
| Сечение гибкого проводника макс. | 185 мм² |
| Мин. сечение гибкого проводника AWG | 3/0 |
| Сечение гибкого проводника AWG, макс. | 350 kcmil |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм² |
| Сечение с гребенчатым мостиком, жестк., мин. | 95 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 150 мм² |
| Сечение с гребенчатым мостиком, гибк., мин. | 95 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 150 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 95 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 120 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 95 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 120 мм² |
| Сечение жесткого проводника мин. | 95 мм² |
| Сечение жесткого проводника макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм² |
| Калиберная пробка | B14 |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 5.1 | 27141120 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
7. ETIM
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
