Описание
Характеристики

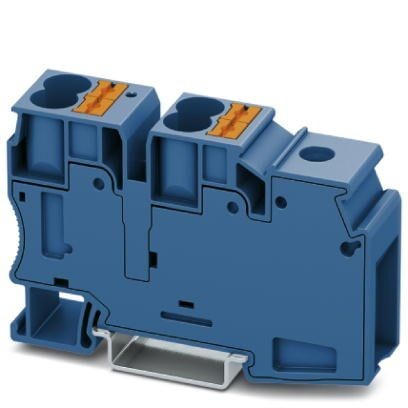

Клемма потенциальные блоки, В конечном приложении необходимо учитывать действующие положения по безопасности для защиты от перегрузок и короткого замыкания подключенных проводов!, номинальное напряжение1000 В, номинальный ток101 A, тип подключенияВинтовые зажимы, Зажимы Push-in, количество точек подсоединения5, cечение10 мм² - 35 мм², AWG 8 - 2, ширина19,4 мм, цветсиний, тип монтажаNS 35/7,5, NS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
7. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. eCl@ss
6. ETIM
7. UNSPSC
1. Общие сведения
| Указание | В конечном приложении необходимо учитывать действующие положения по безопасности для защиты от перегрузок и короткого замыкания подключенных проводов! |
| Количество ярусов | 1 |
| Количество точек подключения | 5 |
| Номинальное сечение | 16 мм² |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 4, 06 Вт (при подключении нескольких ярусов значение увеличивается) |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Тип подключения | Винтовые зажимы |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 101 A (Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.) |
| Номинальный ток IN | 101 A |
| Номинальное напряжение UN | 1000 В |
| Тип подключения | Зажимы Push-in |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки | 57 A |
| Номинальный ток IN | 57 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 19, 4 мм |
| Длина | 79, 9 мм |
| Высота NS 35/7,5 | 50, 3 мм |
| Высота NS 35/15 | 57, 8 мм |
3. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Резьба винтов | M6 |
| Мин. момент затяжки | 3, 2 Нм |
| Момент затяжки, макс. | 3, 7 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение жесткого проводника мин. | 10 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение провода AWG мин. | 8 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника мин. | 10 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Мин. сечение гибкого проводника AWG | 8 |
| Сечение гибкого проводника AWG, макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| 2 жестких провода одинакового сечения, мин. | 1, 5 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 проводника одинакового сечения AWG, жесткие, мин. | 16 |
| 2 проводника одинакового сечения AWG, жесткие, макс. | 6 |
| 2 гибких провода одинакового сечения, мин. | 1, 5 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 проводника одинакового сечения AWG, гибкие, мин. | 16 |
| 2 проводника одинакового сечения AWG, гибкие, макс. | 8 |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 6 |
| Сечение гибкого проводника мин. | 4 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Калиберная пробка | B9 |
| Тип подключения | Зажимы Push-in |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 2, 5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Сечение гибкого проводника мин. | 2, 5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Мин. сечение гибкого проводника AWG | 20 |
| Сечение гибкого проводника AWG, макс. | 8 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. eCl@ss
| ECl@ss 4.0 | 27141127 |
| ECl@ss 4.1 | 27141127 |
| ECl@ss 5.0 | 27141127 |
| ECl@ss 5.1 | 27141111 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
6. ETIM
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
7. UNSPSC
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121411 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
1596.87
