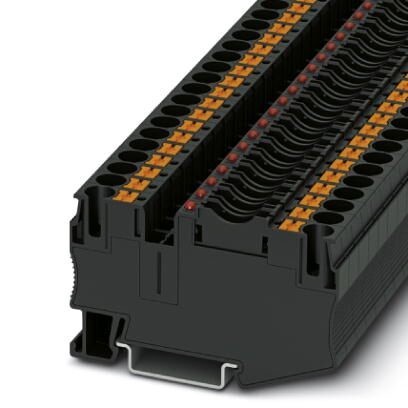

Клеммы для установки предохранителей, тип предохранителяПлоский, тип подключенияЗажимы Push-in, cечение 0,5 мм²- 10 мм², AWG20 - 8, номинальный ток25 A, номинальное напряжение24 В, ширина8,2 мм, тип предохранителейТип-C / макс. 2,2 Вт, тип монтажаNS 35/7,5, NS 35/15, цветчерный
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 6 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 1, 31 Вт |
| Предохранитель | Тип-C / макс. 2, 2 Вт |
| Тип предохранителя | Плоский |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Диапазон напряжений, индикатор | 12 В DC ... 30 В DC (СИД красный) |
| Диапазон токов, индикатор | 0, 31 мА ... 0, 95 мА |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Максимальный ток нагрузки | 30 A (размещение поодиночке с сечением проводника 4 мм²) |
| Номинальный ток IN | 25 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение UN | 24 В |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 8, 2 мм |
| Длина | 74, 1 мм |
| Высота NS 35/7,5 | 45, 5 мм |
| Высота NS 35/15 | 53 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
4. Характеристики клемм
| Сечение жесткого проводника мин. | 0, 5 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0, 5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 8 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 2, 5 мм² При использовании кабельных наконечников TWIN мы рекомендуем минимальную длину кабельного наконечника 13 мм. |
| Тип подключения | Зажимы Push-in |
| Длина оголяемой части | 10 мм ... 12 мм |
| Калиберная пробка | A5 |
5. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
8. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
9. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
