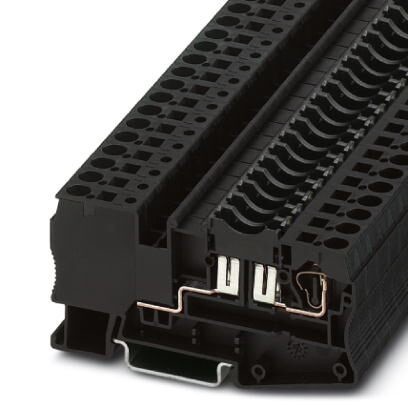

Клеммы для установки предохранителей, тип предохранителяПлоский, тип подключенияПружинный зажим, cечение 0,08 мм²- 6 мм², AWG28 - 10, номинальный ток30 A, номинальное напряжение400 В, ширина8,2 мм, тип предохранителейC, тип монтажаNS 35/7,5, NS 35/15, цветчерный
Характеристики
Оглавление 1. Общие сведения
2. Электрические данные
3. Размеры
4. Окружающие условия
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Электрические данные
3. Размеры
4. Окружающие условия
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Тип монтажа | NS 35/7, 5 |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
2. Электрические данные
| Предохранитель | C |
| Тип предохранителя | Плоский |
| Степень загрязнения | 3 |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Максимальный ток при одиночном расположении | 30 A |
3. Размеры
| Ширина | 8, 2 мм |
| Высота NS 35/7,5 | 43, 5 мм |
| Высота NS 35/15 | 51 мм |
4. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
5. Параметры подключения
| Сечение жесткого проводника мин. | 0, 08 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0, 08 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 1 мм² |
| Тип подключения | Пружинный зажим |
| Калиберная пробка | A4 |
6. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| МЭК 60947-7-3 | |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
9. ETIM
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
10. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
