Описание
Характеристики

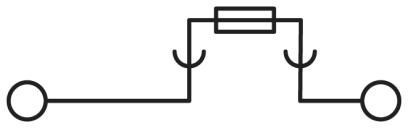

Клеммы для установки предохранителей, тип предохранителяСтекло / керамика / ..., тип подключенияВинтовые зажимы, cечение 2,5 мм²- 25 мм², AWG14 - 4, номинальный ток32 A, номинальное напряжение1500 В, ширина23 мм, тип предохранителейgG / gPV / 10,3 x 85, тип монтажаNS 35/7,5, NS 35/15, цветчерный
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 25 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 6 Вт |
| Предохранитель | gG / gPV / 10, 3 x 85 |
| Тип предохранителя | Стекло / керамика / ... |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 60269-1 / -2 |
| Максимальный ток нагрузки | 32 A (Ток и напряжение определяются типом используемого предохранителя) |
| Номинальный ток IN | 32 A (Ток и напряжение определяются типом используемого предохранителя) |
| Номинальное напряжение UN | 1500 В DC |
| Подключение согласно стандарту | МЭК 60947-1 / -3 |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 23 мм |
| Длина | 130 мм |
| Высота NS 35/7,5 | 65, 5 мм |
| Высота NS 35/15 | 73 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
4. Характеристики клемм
| Сечение жесткого проводника мин. | 2, 5 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 2, 5 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение провода AWG мин. | 14 |
| Сечение провода AWG макс. | 4 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 16 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 75 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 14 мм |
| Калиберная пробка | A7 |
| Резьба винтов | M5 |
| Момент затяжки, макс. | 2, 5 Нм |
5. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60269-1 / -2 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27141116 |
| ECl@ss 4.1 | 27141116 |
| ECl@ss 5.0 | 27141116 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
8. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
9. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
