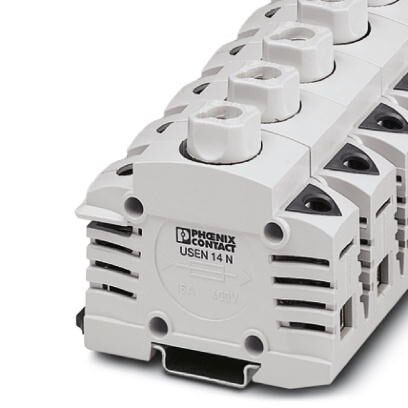

Клеммные блоки для установки предохранителей типа NEOZED
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Размеры
3. Окружающие условия
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 35 мм² |
| Цвет | светло-серый |
| Изоляционный материал | Duroplast |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 4, 06 Вт |
| Предохранитель | D 01 / E 14 |
| Тип предохранителя | Патрон с резьбой |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Группа изоляционного материала | IIIa |
| Максимальный ток нагрузки | 16 A (Для кабеля сечением 35 мм²) |
| Номинальный ток IN | 16 A (Ток определяется установленным предохранителем.) |
| Номинальное напряжение UN | 400 В (напряжение определяется установленным предохранителем.) |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514) 2002-11 |
| Безопасность при прикосновении руками | гарантируется |
| Безопасность при прикосновении пальцами | гарантируется |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 165 °C |
2. Размеры
| Ширина | 27 мм |
| Длина | 82, 7 мм |
| Размер шага | 27 мм |
| Высота NS 35/7,5 | 71, 9 мм |
| Высота NS 35/15 | 79, 4 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
4. Характеристики клемм
| Сечение жесткого проводника мин. | 1, 5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 1, 5 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 25 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 25 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 25 мм² |
| 2 жестких провода одинакового сечения, мин. | 1, 5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 1, 5 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 1, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 10 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 25 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 25 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 19 мм |
| Калиберная пробка | B8 |
| Резьба винтов | M6 |
| Мин. момент затяжки | 3, 5 Нм |
| Момент затяжки, макс. | 4 Нм |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
8. ETIM
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
9. UNSPSC
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
