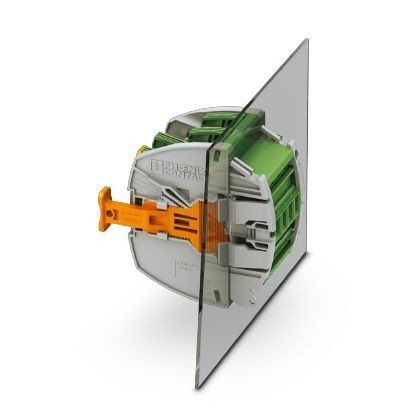

Контрольная колодка, номинальное напряжение400 В AC/DC, тип подключенияКруглый кабельный наконечник, количество точек подсоединения8, полюсов4, ширина55,6 мм, высота80,9 мм, цветзеленый, тип монтажаВставка на основную рейку
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Монтаж
5. Стандарты и предписания
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Монтаж
5. Стандарты и предписания
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 4 |
| Количество ярусов | 1 |
| Количество точек подключения | 8 |
| Потенциалы | 4 |
| Номинальное сечение | 6 мм² |
| Цвет | зеленый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 4 кВ |
| Импульсное испытательное напряжение | 5 кВ |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1, 31 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 30 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| Номинальное напряжение UN | 400 В AC/DC |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 55, 6 мм |
| Длина | 81, 9 мм |
| Высота | 80, 9 мм |
| Толщина листа | 1 мм ... 4 мм |
| Размер шага | 8, 2 мм |
3. Характеристики клемм
| Подключение | 1. ярус |
| Тип подключения | Круглый кабельный наконечник |
| Резьба винтов | No 8 UNC |
| Длина снятия изоляции | 12 мм |
| Мин. момент затяжки | 1, 5 Нм |
| Момент затяжки, макс. | 1, 8 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение гибкого проводника мин. | 0, 5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 8 |
| 2 жестких провода одинакового сечения, мин. | 0, 5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 1980-03 |
| Мин. сечение соединения кабельного наконечника | 0, 5 мм² |
| Макс. сечение соединения кабельного наконечника | 10 мм² |
| Диаметр рыма мин. | 4, 3 мм |
| Ширина кабельного наконечника макс. | 8 мм |
| Диаметр болта | 4, 1 мм |
| Подсоединение кабельного наконечника по стандарту | DIN 46237 1970-07 |
| Мин. сечение соединения кабельного наконечника | 0, 5 мм² |
| Макс. сечение соединения кабельного наконечника | 10 мм² |
| Диаметр рыма мин. | 4, 3 мм |
| Ширина кабельного наконечника макс. | 8 мм |
| Диаметр болта | 4, 1 мм |
| Калиберная пробка | A5 |
4. Монтаж
| Тип монтажа | Вставка на основную рейку |
| Толщина листа | 1 мм ... 4 мм |
5. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. eCl@ss
| ECl@ss 4.0 | 27141118 |
| ECl@ss 4.1 | 27141118 |
| ECl@ss 5.0 | 27141118 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141126 |
| ECl@ss 8.0 | 27141126 |
| ECl@ss 9.0 | 27141126 |
7. ETIM
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000902 |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
