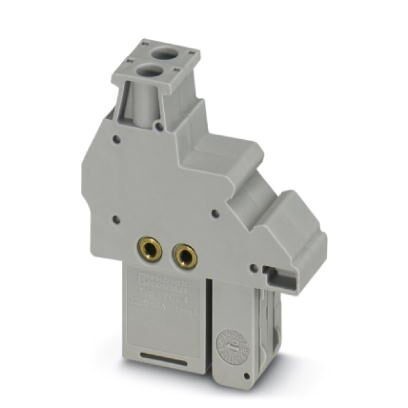

Короткозамыкающая вилка UPCT 4/2

Описание

Характеристики

Штекер, 2-контактный, с встроенной автоматической функцией короткого замыкания

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Общие сведения
4. Характеристики клемм
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
Полюсов 2
Потенциалы 2
Номинальное сечение 4 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
2. Размеры
Ширина 12, 4 мм
Длина 38, 5 мм
Высота 48, 5 мм
Размер шага 6, 2 мм
3. Общие сведения
Расчетное импульсное напряжение 4 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 1, 02 Вт
Максимальный ток нагрузки 20 A
Номинальный ток IN 20 A
Номинальное напряжение UN 320 В
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
4. Характеристики клемм
Тип подключения Винтовые зажимы
Резьба винтов M3
Длина снятия изоляции 9 мм
Мин. момент затяжки 0, 6 Нм
Момент затяжки, макс. 0, 8 Нм
Подключение согласно стандарту МЭК 61984
Сечение жесткого проводника мин. 0, 14 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 10
Сечение гибкого проводника мин. 0, 14 мм²
Сечение гибкого проводника макс. 6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
2 жестких провода одинакового сечения, мин. 0, 14 мм²
2 жестких провода одинакового сечения, макс. 1, 5 мм²
2 гибких провода одинакового сечения, мин. 0, 14 мм²
2 гибких провода одинакового сечения, макс. 1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 1 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 14 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 1, 5 мм²
Калиберная пробка A4
5. Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 61984
Класс воспламеняемости согласно UL 94 V0
6. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
7. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141151
ECl@ss 8.0 27141151
ECl@ss 9.0 27141151
8. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC000448
ETIM 5.0 EC002021
ETIM 6.0 EC002021
ETIM 7.0 EC002021
9. UNSPSC
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 39121402
UNSPSC 18.0 39121402
UNSPSC 19.0 39121402
UNSPSC 20.0 39121402
UNSPSC 21.0 39121402

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

4393.83

Полюсов	2
Потенциалы	2
Номинальное сечение	4 мм²
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Ширина	12, 4 мм
Длина	38, 5 мм
Высота	48, 5 мм
Размер шага	6, 2 мм

Расчетное импульсное напряжение	4 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Макс. мощность потерь при номинальных условиях	1, 02 Вт
Максимальный ток нагрузки	20 A
Номинальный ток IN	20 A
Номинальное напряжение UN	320 В
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3

Тип подключения	Винтовые зажимы
Резьба винтов	M3
Длина снятия изоляции	9 мм
Мин. момент затяжки	0, 6 Нм
Момент затяжки, макс.	0, 8 Нм
Подключение согласно стандарту	МЭК 61984
Сечение жесткого проводника мин.	0, 14 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение провода AWG мин.	26
Сечение провода AWG макс.	10
Сечение гибкого проводника мин.	0, 14 мм²
Сечение гибкого проводника макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
2 жестких провода одинакового сечения, мин.	0, 14 мм²
2 жестких провода одинакового сечения, макс.	1, 5 мм²
2 гибких провода одинакового сечения, мин.	0, 14 мм²
2 гибких провода одинакового сечения, макс.	1, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин.	0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс.	1 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин.	0, 14 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс.	1, 5 мм²
Калиберная пробка	A4

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27060300
ECl@ss 4.1	27060300
ECl@ss 5.0	27141100
ECl@ss 5.1	27141100
ECl@ss 6.0	27141100
ECl@ss 7.0	27141151
ECl@ss 8.0	27141151
ECl@ss 9.0	27141151

ETIM 3.0	EC001121
ETIM 4.0	EC000448
ETIM 5.0	EC002021
ETIM 6.0	EC002021
ETIM 7.0	EC002021

UNSPSC 6.01	31251501
UNSPSC 7.0901	31251501
UNSPSC 11	31251501
UNSPSC 12.01	31251501
UNSPSC 13.2	39121402
UNSPSC 18.0	39121402
UNSPSC 19.0	39121402
UNSPSC 20.0	39121402
UNSPSC 21.0	39121402
