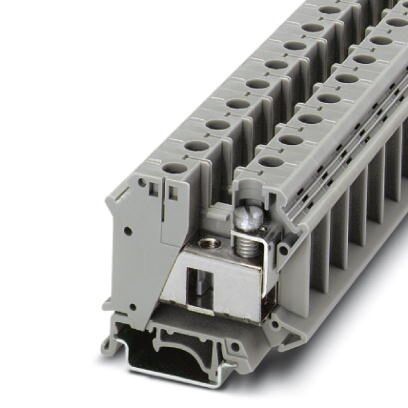

Монтажная клемма, Винтовые зажимы, cечение 0,75 мм² - 35 мм², AWG 18 - 2, ширина 15,2 мм, цвет cерый, тип монтажаNS 35/7,5, NS 35/15, NS 32
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 35 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Максимальный ток нагрузки | 125 A (Для кабеля сечением 35 мм²) |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 4, 06 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 125 A |
| Максимальный ток нагрузки | 125 A (Для кабеля сечением 35 мм²) |
| Номинальное напряжение UN | 800 В |
| Открытая боковая стенка | Нет |
| Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1) 2000-09 |
| Безопасность при прикосновении руками | обеспечивается |
| Испытание на изгиб Сечение провода/Масса | 0, 75 мм² / 0, 4 кг |
| 35 мм²/6, 8 кг | |
| Результат испытания на растяжение | Испытание проведено |
| Испытание на растяжение, сечение провода | 0, 75 мм² |
| Растягивающее усилие, заданное значение | 30 Н |
| Испытание на растяжение, сечение провода | 35 мм² |
| Растягивающее усилие, заданное значение | 190 Н |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 32/NS 35 |
| Заданное значение | 10 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 3, 2 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 35 мм² |
| Кратковременный ток | 4, 2 кA |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 125 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
2. Размеры
| Ширина | 15, 2 мм |
| Длина | 55 мм |
| Высота NS 35/7,5 | 51 мм |
| Высота NS 35/15 | 58, 5 мм |
| Высота NS 32 | 56 мм |
3. Характеристики клемм
| Указание | Место крепления |
| Сечение жесткого проводника мин. | 0, 75 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 0, 75 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0, 75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 0, 75 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 0, 75 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 6 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 16 мм |
| Резьба винтов | M6 |
| Мин. момент затяжки | 3, 2 Нм |
| Момент затяжки, макс. | 3, 7 Нм |
4. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V2 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141125 |
| ECl@ss 8.0 | 27141125 |
| ECl@ss 9.0 | 27141125 |
7. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC001329 |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
