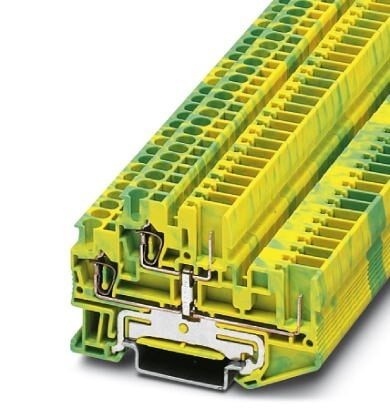

Двухъярусная заземляющая клемма, тип подключенияШтекерное соединение / пружинный зажим, cечение0,08 мм² - 4 мм², AWG28 - 12, ширина5,2 мм, цветжелто-зел., тип монтажаNS 35/15, NS 35/7,5
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 2, 5 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Тип подключения | Штекерное соединение / пружинный зажим |
| Подключение согласно стандарту | МЭК 61984 |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальный ток IN | 22 A |
| Номинальное напряжение UN | 500 В |
| Открытая боковая стенка | Да |
| Циклы установки, механич. | 100 |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 0, 964 (м/с2)2/Гц |
| Ускорение | 0, 58г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 5, 2 мм |
| Длина | 71, 5 мм |
| Высота NS 35/7,5 | 47, 5 мм |
| Высота NS 35/15 | 55 мм |
| Ширина крышки | 2, 2 мм |
3. Характеристики клемм
| Тип подключения | Штекерное соединение / пружинный зажим |
| Подключение согласно стандарту | МЭК 61984 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Длина оголяемой части | 8 мм ... 10 мм |
| Сечение жесткого проводника мин. | 0, 08 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 12 |
| Сечение гибкого проводника мин. | 0, 08 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Мин. сечение гибкого проводника AWG | 28 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0, 14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 0, 5 мм² |
| Калиберная пробка | A3 |
4. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| МЭК 61984 | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141141 |
| ECl@ss 8.0 | 27141141 |
| ECl@ss 9.0 | 27141141 |
7. ETIM
| ETIM 2.0 | EC000901 |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
