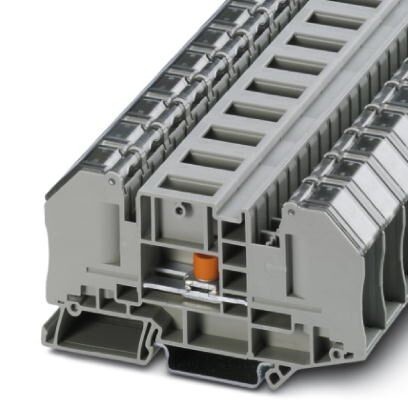

Разделительная клемма измерительного преобразователя с зажимами на болтах и прозрачной крышкой для защиты от прикосновений, сечение0,1 - 6 мм², AWG26 - 10, ширина 16,3 мм, цветсерый
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Вниманиепри установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)! |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 6 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 1, 31 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
| Номинальный ток IN | 41 A |
| Номинальное напряжение UN | 1000 В (Расчетное напряжение при открытой перегородке 500 В) |
| Открытая боковая стенка | Да |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного импульсного напряжения | 7, 3 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1, 89 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 5 Н |
| Результат проверки падением напряжения | Испытание проведено |
| Требования, падение напряжения | ≤ 6, 4 мВ |
| Результат испытания на нагревание | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 6 мм² |
| Кратковременный ток | 0, 72 кA |
| Результат термических испытаний | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1, 857 (м/с2)2/Гц |
| Ускорение | 0, 8 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
2. Размеры
| Ширина | 16, 3 мм |
| Ширина крышки | 2, 2 мм |
| Длина | 91, 4 мм |
| Высота NS 35/7,5 | 51 мм |
| Высота NS 35/15 | 58, 5 мм |
3. Характеристики клемм
| Подключение | 1. ярус |
| Тип подключения | Болтовые клеммы |
| Длина оголяемой части | Длина снятия изоляции зависит от указания производителя кабельных наконечников. |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 1980-03 |
| Мин. сечение соединения кабельного наконечника | 0, 5 мм² |
| Макс. сечение соединения кабельного наконечника | 6 мм² |
| AWG мин. | 20 |
| AWG макс. | 10 |
| Диаметр рыма мин. | 5, 3 мм |
| Ширина кабельного наконечника макс. | 10 мм |
| Диаметр болта | 5 мм |
| Резьба винтов | M5 |
| Мин. момент затяжки | 2, 5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46237 1970-07 |
| Мин. сечение соединения кабельного наконечника | 1 мм² |
| Макс. сечение соединения кабельного наконечника | 6 мм² |
| AWG мин. | 16 |
| AWG макс. | 10 |
| Диаметр рыма мин. | 5, 3 мм |
| Ширина кабельного наконечника макс. | 10 мм |
| Диаметр болта | 5 мм |
| Резьба винтов | M5 |
| Мин. момент затяжки | 2, 5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Резьба винтов | M4 |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141126 |
| ECl@ss 8.0 | 27141126 |
| ECl@ss 9.0 | 27141126 |
7. ETIM
| ETIM 2.0 | EC000902 |
| ETIM 3.0 | EC000902 |
| ETIM 4.0 | EC000902 |
| ETIM 5.0 | EC000902 |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
