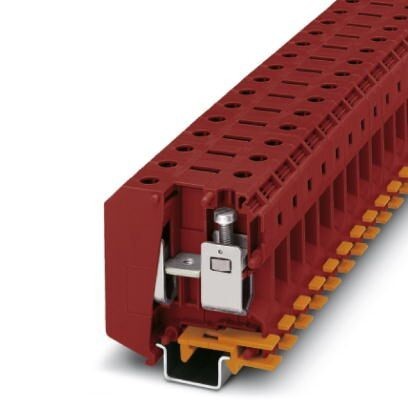

Клемма для высокого тока, номинальное напряжение1000 В, номинальный ток150 A, тип подключенияВинтовые зажимы, количество точек подсоединения2, полюсов1, cечение16 мм² - 50 мм², AWG 6 - 1/0, ширина20 мм, цветкрасный, тип монтажаNS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 1 |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 50 мм² |
| Цвет | красный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 4, 73 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм² Поперечное сечение) |
| Номинальный ток IN | 150 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
2. Размеры
| Ширина | 20 мм |
| Длина | 70, 5 мм |
| Высота NS 35/15 | 83, 5 мм |
| Высота NS 32 | 81 мм |
3. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M6 |
| Длина снятия изоляции | 24 мм |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 8 Нм |
| Указание | ВниманиеВ разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 16 мм² |
| Сечение жесткого проводника макс. | 50 мм² |
| Сечение провода AWG мин. | 6 |
| Сечение провода AWG макс. | 1/0 |
| Сечение гибкого проводника мин. | 25 мм² |
| Сечение гибкого проводника макс. | 50 мм² |
| Мин. сечение гибкого проводника AWG | 3 |
| Сечение гибкого проводника AWG, макс. | 1/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 50 мм² |
| 2 жестких провода одинакового сечения, мин. | 10 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, мин. | 10 мм² |
| 2 гибких провода одинакового сечения, макс. | 16 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 10 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 16 мм² |
| Калиберная пробка | B10 |
4. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141120 |
| ECl@ss 8.0 | 27141120 |
| ECl@ss 9.0 | 27141120 |
7. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
