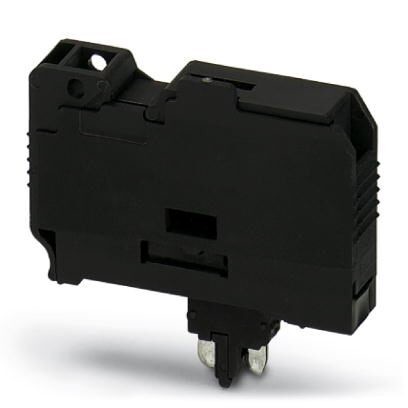

Штекерный держатель предохранителя, тип подключенияШтекерное подключение, номинальный ток10 A, ширина8,2 мм, тип предохранителейG / 6,3 x 32, тип монтажаШтекерный монтаж, цветчерный
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Общие сведения
4. Характеристики клемм
5. Окружающие условия
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Размеры
3. Общие сведения
4. Характеристики клемм
5. Окружающие условия
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
| Указание | Перед заменой плавкого предохранителя извлеките штекерный модуль из основной клеммы. |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 1, 6 Вт |
2. Размеры
| Ширина | 8, 2 мм |
| Длина | 40 мм |
3. Общие сведения
| Предохранитель | G / 6, 3 x 32 |
| Степень загрязнения | 3 |
| Диапазон напряжений, индикатор | 110 В AC/DC ... 250 В AC/DC |
| Диапазон токов, индикатор | 0, 41 мА ... 0, 96 мА |
| Максимальный ток нагрузки | 10 A (Ток определяется установленным предохранителем.) |
| Номинальный ток IN | 10 A (Ток определяется установленным предохранителем.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
4. Характеристики клемм
| Тип подключения | Штекерное подключение |
5. Окружающие условия
| Температура окружающей среды (при эксплуатации) | 125 °C |
6. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27142000 |
| ECl@ss 4.1 | 27142000 |
| ECl@ss 5.0 | 27142000 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27142000 |
| ECl@ss 7.0 | 27142001 |
| ECl@ss 8.0 | 27142001 |
| ECl@ss 9.0 | 27142001 |
9. ETIM
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000035 |
| ETIM 6.0 | EC000035 |
| ETIM 7.0 | EC000035 |
10. UNSPSC
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121629 |
| UNSPSC 18.0 | 39121629 |
| UNSPSC 19.0 | 39121629 |
| UNSPSC 20.0 | 39121629 |
| UNSPSC 21.0 | 39121629 |
Характеристики
Бренд
Phoenix Contact
